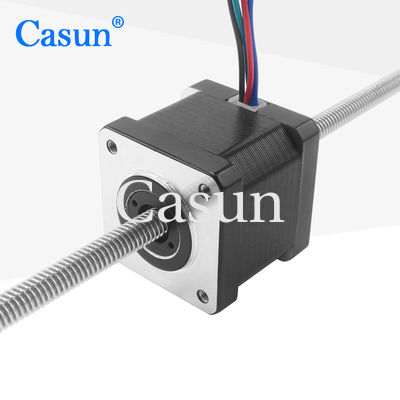

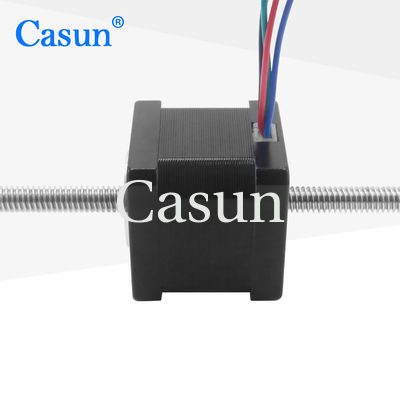

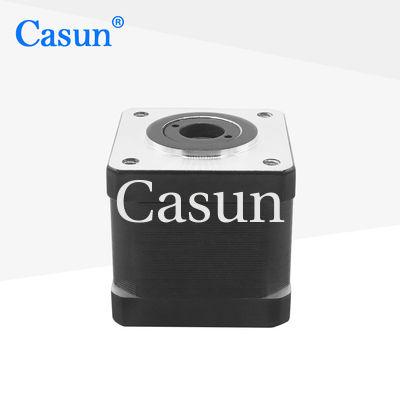

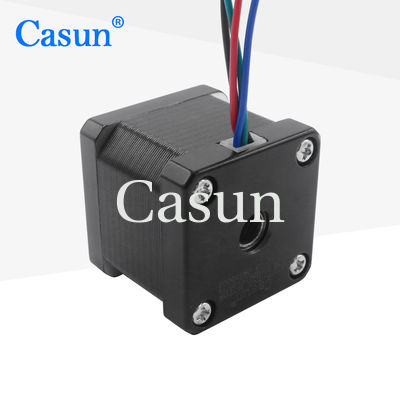

موتور پله ای مارپیچ سربی غیر محصور کننده نما 14 34 میلی متر Tr6.35 35 میلی متر استپ موتور خطی

نام تجاری:	Casun
شماره مدل:	P35SHD4150-257T4
مقدار تولیدی:	1 کامپیوتر
قیمت:	$9.68-$16
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور پله ای بدون سرب

پیچ سربی بدون سرب نما 14

موتور پله ای پیچ سربی 34 میلی متر

توضیحات محصول

در طیف وسیعی از اندازه‌ها، سری موتورهای پله‌ای هیبریدی 35 میلی‌متری، گشتاور نگه‌داری قوی را فراهم می‌کند.

برای کاهش لرزش و ایجاد وضوح گام بیشتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه استاندارد را انتخاب کنید یا یک نسخه پیکربندی شده خاص را درخواست کنید.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
متخصص راه حل های پیشرانه حرفه ای
در نسخه های تک یا دو شفت موجود است
خدمات سفارشی را ارائه دهید
تحقیق و توسعه حرفه ای تولید

ابعاد

مشخصات موتور

پله فرشته	1.8 درجه
اندازه فریم	35 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.0A
نگه داشتن گشتاور	190 mN.m
مقاومت	3.5 میلی متر
اندوکتانس	3.6 mH
اینرسی روتور	20 گرم در سانتی متر مربع
وزن موتور	0.18 کیلوگرم

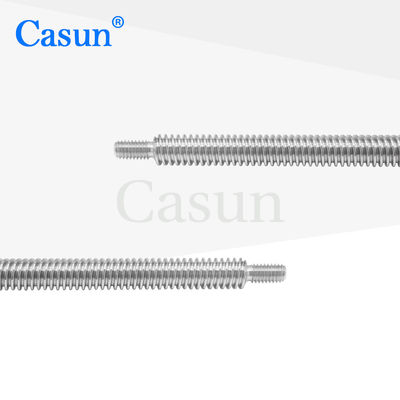

پیچ سرب	Tr6.35X2.4384
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	Step زاویه	طول	نوع شفت	جریان رتبه بندی شده
35SHD0307-20	80mN.m	1.8 درجه	20 میلی متر	شفت گرد 20 میلی متر	0.4A
35SHD0001-20	100mN.m	1.8 درجه	26 میلی متر	شفت گرد 20 میلی متر	0.4A
35SHD0102-20B	150mN.m	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.75A
35SHD0801-20B	280mN.m	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	0.5A

طول بدن	قطر پیچ	گام صدا	طول پیچ
20 میلی متر 26 میلی متر 34 میلی متر 40 میلی متر 50 میلی متر	5	2	20-1000 میلی متر
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای مارپیچ سربی غیر محصور کننده نما 14 34 میلی متر Tr6.35 35 میلی متر استپ موتور خطی 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
