Place of Origin | CHINA |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD4419-51G |

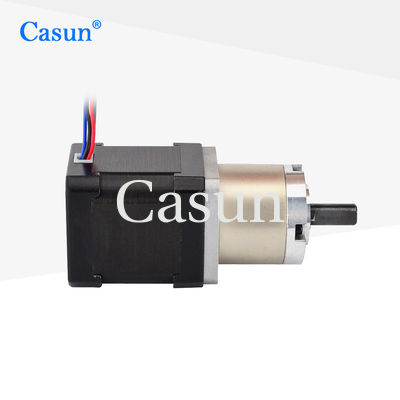

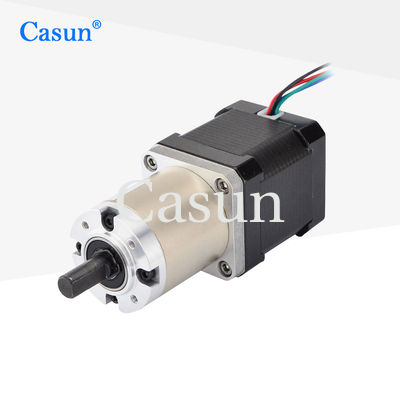

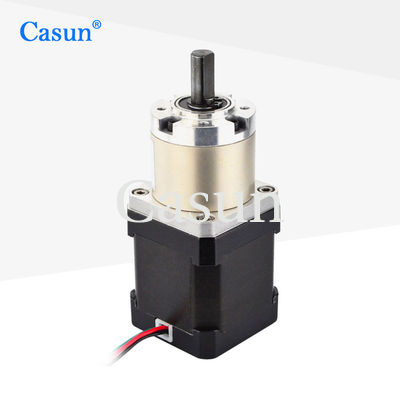

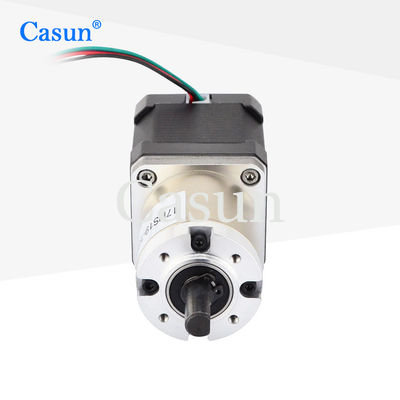

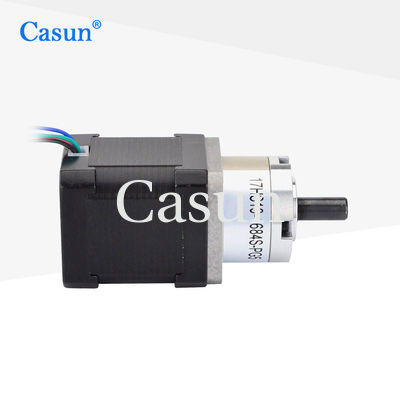

موتور پله ای کاهش سرعت 42 میلی متری ویژگی های موتورهای پله ای و کاهنده ها را ترکیب می کند و امکان کنترل موقعیت دقیق را فراهم می کند و برای کاربردهایی که نیاز به موقعیت یابی با دقت بالا دارند مناسب است.
کنترل حلقه باز نیاز به بازخورد موقعیت را از بین می برد و در نتیجه مصرف برق را کاهش می دهد.
امکانات:
پله فرشته
|
1.8 درجه |
اندازه فریم
|
42 میلی متر |
تعداد فاز
|
2 فاز |
جریان رتبه بندی شده
|
1.68 A |
نگه داشتن گشتاور
|
440 mN.m |
مقاومت
|
1.65 میلی متر |
اندوکتانس
|
2.8 mH |
اینرسی روتور
|
38 گرم در سانتی متر مربع |
وزن موتور
|
0.56 کیلوگرم |
نسبت کاهش دنده
|
50.9:1 |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
جنس بدنه: فلز
بلبرینگ در خروجی: بلبرینگ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری شفت:≤30N
پخش شعاعی شفت (نزدیک به فلنج):≤0.06mm
بازی محوری شفت:≤0.3mm
عکس العمل در حالت بدون بار: 1.5 درجه
طول موتور | طول گیربکس | رایو | بهره وری | ||
34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | 90% | ||
5.18 | |||||
35 میلی متر | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 میلی متر | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
