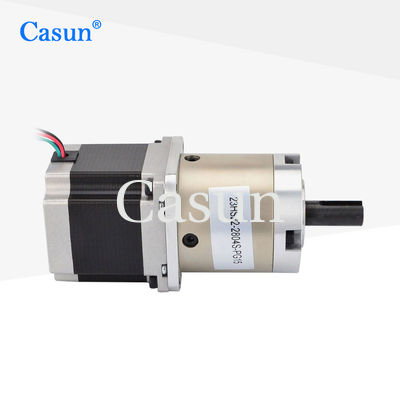

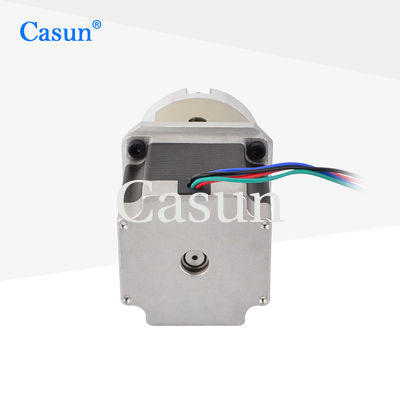

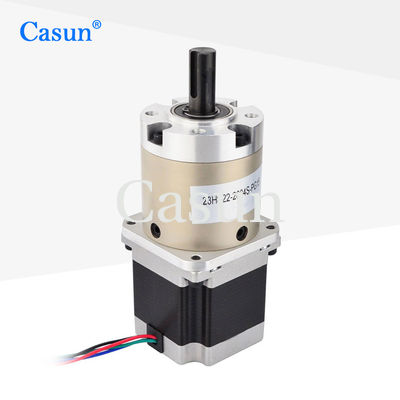

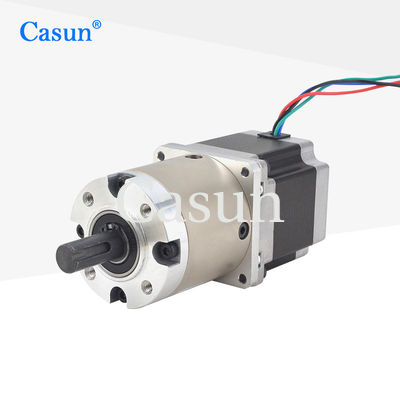

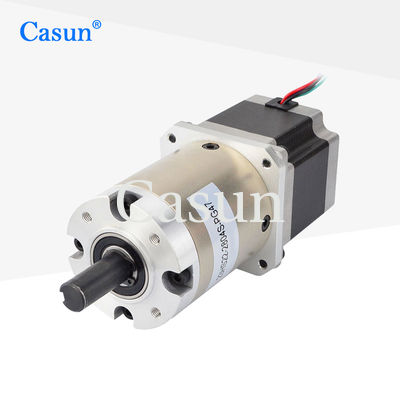

نسبت کاهش دنده 1:64 NEMA 23 گیربکس سیاره ای استپر موتور 23HS22-280 برای بازوی رباتیک لوازم پزشکی CNC

نسبت کاهش دنده 1:64 NEMA 23 گیربکس سیاره ای استپر موتور 23HS22-280 برای بازوی رباتیک لوازم پزشکی CNC

نام تجاری:	Casun
شماره مدل:	57SHD4425-46G
مقدار تولیدی:	1 کامپیوتر
قیمت:	$22.49-$27
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29x18cm

برجسته کردن:

موتور پله ای کاسون برای بازوی رباتیک

موتور پله ای گیربکس کازون NEMA 23

موتور پله ای جعبه دنده برای بازوی رباتیک

توضیحات محصول

موتور کاهنده NEMA 23 از طریق مکانیزم کاهش سرعت را کاهش داده و گشتاور را افزایش می دهد که می تواند گشتاور بیشتری را در سرعت های پایین تولید کند و برای موقعیت هایی که گشتاور بالا مورد نیاز است مناسب است.

به طور گسترده در زمینه هایی مانند تجهیزات ماشین ابزار، خطوط تولید خودکار، چاپگرهای سه بعدی و غیره استفاده می شود.

امکانات:

نسخه های تک قطبی یا دو قطبی ارائه می شود.
ارائه "گواهینامه های بین المللی متعدد" برای دستگاه های الکتریکی و با تکنولوژی بالا.
در نسخه های تک یا دو شفت موجود است
ما تولید قراردادی را می پذیریم و خدمات تخصصی ارائه می دهیم.فروشنده های مورد نیاز
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

پله فرشته	1.8 درجه
اندازه فریم	57 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	2.8 A
نگه داشتن گشتاور	1250mN.m
مقاومت	0.9 میلی متر
اندوکتانس	2.5 میلی ساعت
اینرسی روتور	260 گرم در سانتی متر مربع
وزن موتور	1.1 کیلوگرم
نسبت کاهش دنده	46.66:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

جنس بدنه: فلز

بلبرینگ در خروجی: بلبرینگ

حداکثر بار شعاعی (12 میلی متر از فلنج): ≤250 نیوتن

حداکثر بار محوری شفت: ≤100 نیوتن

بازی شعاعی شفت (نزدیک به فلنج): ≤0.08 متر

بازی محوری شفت:≤0.4mm

عکس العمل در حالت بدون بار: ≤2.5 درجه

منحنی های گشتاور

مدل های فرعی

طول موتور	طول گیربکس	رایو	بهره وری
41 میلی متر 54 میلی متر 76 میلی متر 83 میلی متر 100 میلی متر	48 میلی متر	3.6	90%
		4.25
	60 میلی متر	12.96	80%
		15.3
		18.1
	72 میلی متر	46.66	70%
		55.08
		65.025
		76.77

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

نسبت کاهش دنده 1:64 NEMA 23 گیربکس سیاره ای استپر موتور 23HS22-280 برای بازوی رباتیک لوازم پزشکی CNC 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
