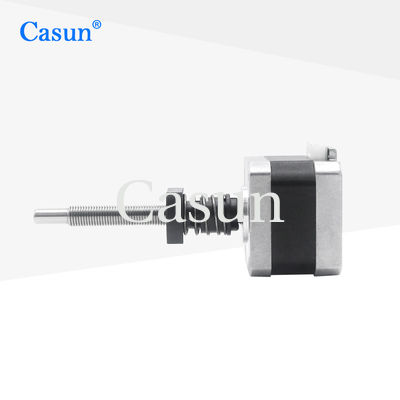

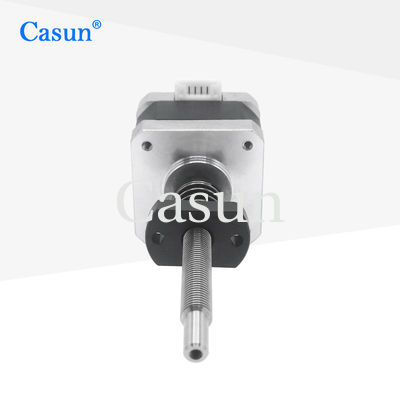

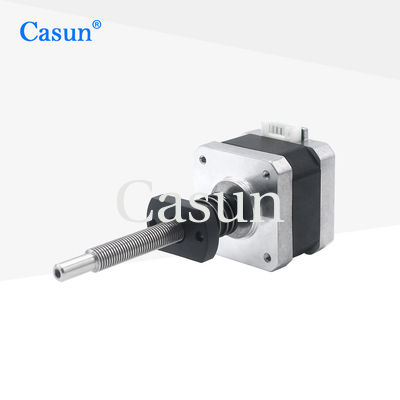

موتور پله ای 34 میلی متری NEMA 17 با پیچ سرب 42 میلی متری خطی استپ موتور

موتور پله ای 34 میلی متری NEMA 17 با پیچ سرب 42 میلی متری خطی استپ موتور

نام تجاری:	Casun
شماره مدل:	42SHD0034-81NP
مقدار تولیدی:	1PC
قیمت:	$9.68-$14
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور پله ای NEMA 17

34 میلی متری NEMA 34 میلی متری

استپ موتور خطی 42 میلی متری

توضیحات محصول

ساختار پیچ درایو موتور پیچ درایو خارجی 42 میلی متری می تواند گشتاور بیشتری ایجاد کند، مناسب برای کاربردهایی که به گشتاور و پایداری بالا نیاز دارند.

ساختار پیچ درایو می تواند چرخش معکوس موتور را در هنگام توقف کاهش دهد، که می تواند دقت و قابلیت اطمینان کنترل را بهبود بخشد.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
دلال های تحت تعقیب!!
مهندسان ما ظرف 48 ساعت برای ارائه بهترین راه حل در تماس خواهند بود
به مدت 12 سال در چین تاسیس شد و به بیش از 800 مشتری خدمات رسانی کرده است

ابعاد

مشخصات موتور

پله فرشته	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.28A
نگه داشتن گشتاور	300 mN.m
مقاومت	5.0 میلی متر
اندوکتانس	6.2 میلی ساعت
اینرسی روتور	38 گرم در سانتی متر مربع
وزن موتور	0.22 کیلوگرم
پیچ سرب	Tr8X1
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

طول بدن	قطر پیچ	گام صدا	طول پیچ
20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	5	2	20-1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای 34 میلی متری NEMA 17 با پیچ سرب 42 میلی متری خطی استپ موتور 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
