جزئیات محصولات

Created with Pixso. صفحه اصلی Created with Pixso. محصولات Created with Pixso.
موتور پله ای اسیر
Created with Pixso.

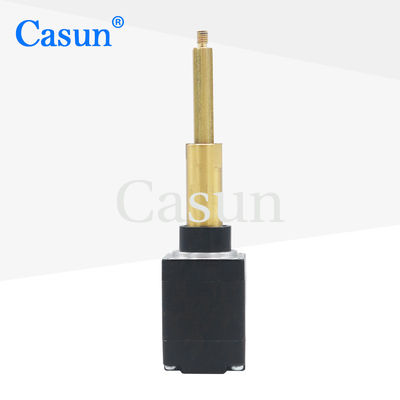

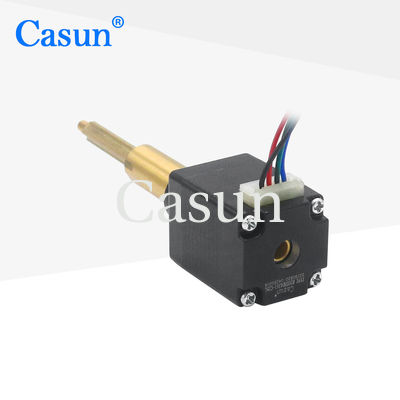

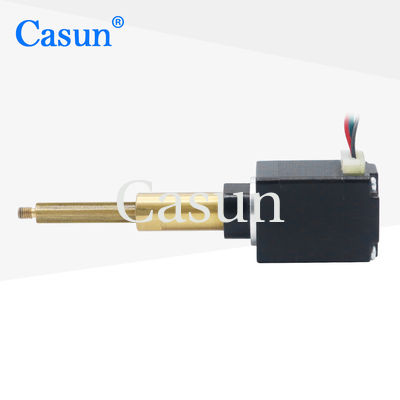

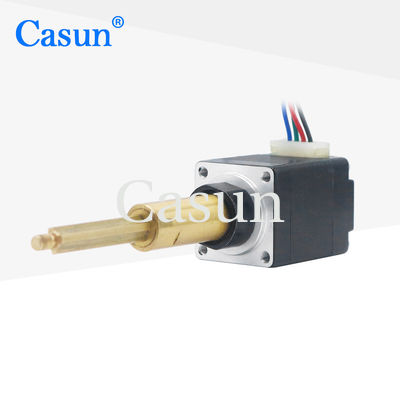

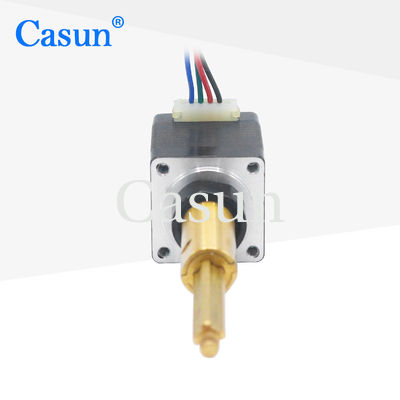

محرک خطی خارجی Micro NEMA 8 21000 Casun Captive Stepper Motor

محرک خطی خارجی Micro NEMA 8 21000 Casun Captive Stepper Motor

محرک خطی خارجی Micro NEMA 8 21000 Casun Captive Stepper Motor

نام تجاری: Casun
شماره مدل: B20SHD4353-C38L
مقدار تولیدی: 1 کامپیوتر
قیمت: $26-$31
شرایط پرداخت: D/A، T/T، L/C، D/P
توانایی عرضه: 40000+PCS+ماه
جزئیات اطلاعات
توضیحات محصول
جزئیات اطلاعات
محل منبع:
چین
گواهی:
CE,ROHS,ISO
سفارشی:
موتور را می توان با درخواست سفارشی طراحی و تولید کرد.
جزئیات بسته بندی:
کارتن: 38x29xc14 متر
برجسته کردن:

محرک خطی خارجی NEMA 8 21000

,

Micro NEMA 8 21000

,

موتور پله ای Casun Captive

توضیحات محصول

سری 20 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

با درایور میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح گام بالاتر استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.



امکانات:

  • نسخه های دوقطبی یا تک قطبی موجود است

  • ساخت استپر هیبریدی

  • در نسخه های تک یا دو شفت موجود است

  • CE و RoHS تایید شده است

  • سفارشی سازی در صورت درخواست

ابعاد

محرک خطی خارجی Micro NEMA 8 21000 Casun Captive Stepper Motor 0







مشخصات موتور



پله فرشته



1.8 درجه

اندازه فریم



20 میلی متر

تعداد فاز



2 فاز

جریان رتبه بندی شده



0.24 A

مینی تراست



0.5 کیلوگرم

مقاومت



22 ام

اندوکتانس



6.0 mH

اینرسی روتور



2 گرم در سانتی متر مربع

وزن موتور



0.1 کیلوگرم

پیچ سرب



Tr3.5X4

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N







منحنی های گشتاور

محرک خطی خارجی Micro NEMA 8 21000 Casun Captive Stepper Motor 1



مدل های فرعی

مدل نگه داشتن گشتاور Step زاویه طول نوع شفت جریان رتبه بندی شده
35SHD0307-20 80mN.m 1.8 درجه 20 میلی متر شفت گرد
20 میلی متر		 0.4A
35SHD0001-20 100mN.m 1.8 درجه 26 میلی متر شفت گرد
20 میلی متر		 0.4A
35SHD0102-20B 150mN.m 1.8 درجه 34 میلی متر شفت D-20 میلی متر 0.75A
35SHD0801-20B 280mN.m 1.8 درجه 40 میلی متر شفت D-20 میلی متر 0.5A





طول موتور استوک بعد، ابعاد، اندازه بعد، ابعاد، اندازه
27.5 میلی متر 25.4 میلی متر 27.5 میلی متر حداکثر 17.2 میلی متر
31.8 میلی متر 33.9 میلی متر حداکثر 22 میلی متر
38.1 میلی متر 40.2 میلی متر حداکثر 28 میلی متر


دانلود







اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم


محتوای سفارشی شامل شفت های خاص، پارامترهای سیم پیچ، ابعاد نصب، سفر، سفر دروغین در هر مرحله و غیره است، اما محدود به آن نمی شود.







لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
