موتور پله ای شفت ویژه
Created with Pixso.

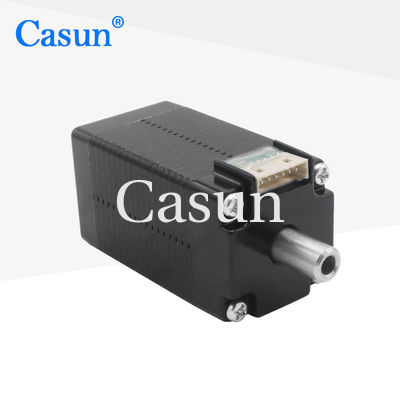

موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm

موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm

نام تجاری: Casun
شماره مدل: 20SHD0250-10SK
مقدار تولیدی: 1 کامپیوتر
قیمت: $6.86-$10.5
شرایط پرداخت: D/A، T/T، L/C، D/P
توانایی عرضه: 40000+PCS+ماه
جزئیات اطلاعات
محل منبع:
چین
گواهی:
CE,ROSH,ISO
Customized:
The motor can be designed &manufactured with customized request.
سفارشی:
موتور را می توان با درخواست سفارشی طراحی و تولید کرد.
جزئیات بسته بندی:
کارتن: 36x29x14cm
برجسته کردن:

موتور پله ای دو شفت DC 38.5 میلی متر

,

پله موتور دو شفت 28x28

,

موتور پله ای شفت توخالی نما 11

توضیحات محصول

موتور پله ای توخالی 20 محوره دارای ساختار دو محوره است.

به طور کلی، یک محور برای چرخش استفاده می شود، در حالی که محور دیگر می تواند برای انتقال سیگنال، پمپاژ گاز یا مایع و غیره استفاده شود.

برای موقعیت هایی که نیاز به چندین عملیات همزمان دارند بسیار مناسب است.



امکانات:

  • نسخه های تک قطبی یا دو قطبی ارائه می شود.

  • ساختمان پله ای هیبریدی

  • در انواع مختلف با محور تک یا دوتایی موجود است

  • ظرف 48 ساعت، یکی از مهندسان ما با بهترین گزینه با شما تماس خواهد گرفت.

  • در صورت درخواست، تغییرات

ابعاد

موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm 0







مشخصات موتور



فرشته قدم



1.8 درجه

اندازه فریم



42 میلی متر

تعداد فاز



2 فاز

جریان رتبه بندی شده



0.6 A

نگه داشتن گشتاور



32 mN.m

مقاومت



9.0 ام

اندوکتانس



3.2mH

اینرسی روتور



3.8 گرم در سانتی متر مربع

وزن موتور



0.1 کیلوگرم

تعداد سرنخ ها



4

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه









منحنی های گشتاور





مدل های فرعی



مدل کازون مدل عمومی زاویه طول موتور جریان رتبه بندی شده نگه داشتن گشتاور
B20SHD4353-10 8HS11-0204S 1.8 درجه 28 میلی متر 0.2A 0.016 نیوتن متر
  8HS12-0506S 1.8 درجه 28 میلی متر 0.5A 0.018 نیوتن متر
20SHD0501-10 8HS13-0604S 1.8 درجه 34.3 میلی متر 0.6A 0.018 نیوتن متر
  8HS15-0304S 1.8 درجه 38 میلی متر 0.3A 0.03 نیوتن متر
20SHD4255-10X 8HS15-0604S 1.8 درجه 38 میلی متر 0.6A 0.04 نیوتن متر
20SHD4101-20   1.8 درجه 42 میلی متر 0.8A 0.03 نیوتن متر



دانلود







اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم


محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

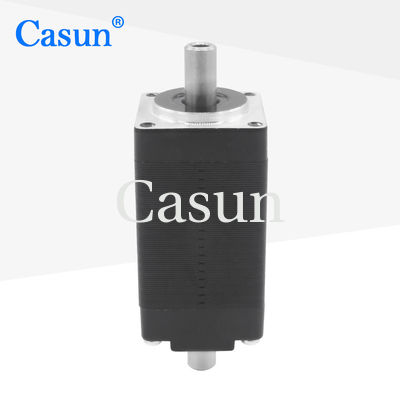

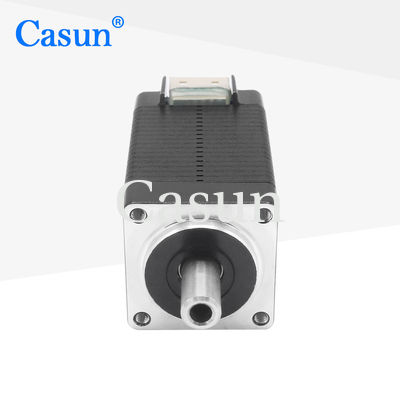

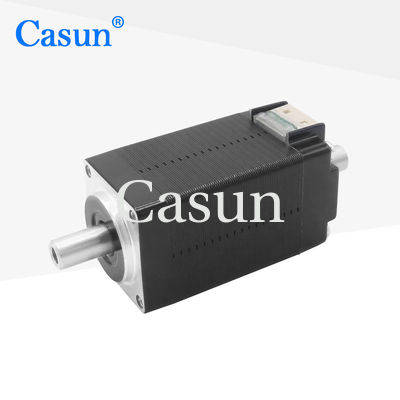

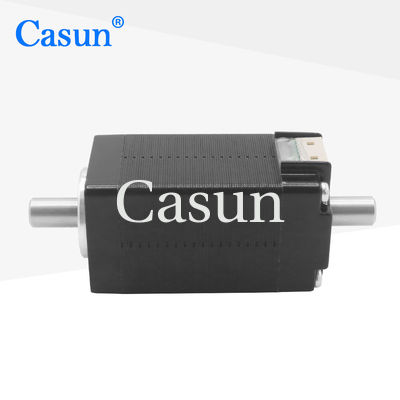

موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm 1 موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm 2 موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm 3 موتور پله ای دو شفت توخالی نما 11 برای ماشین پزشکی 28x28x38.5mm 4
