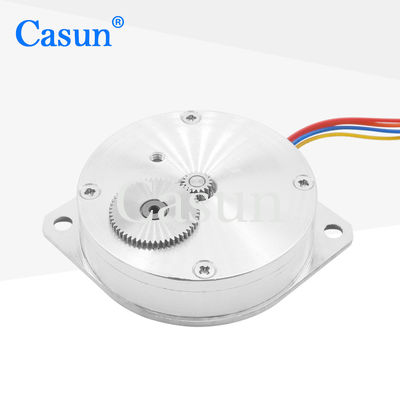

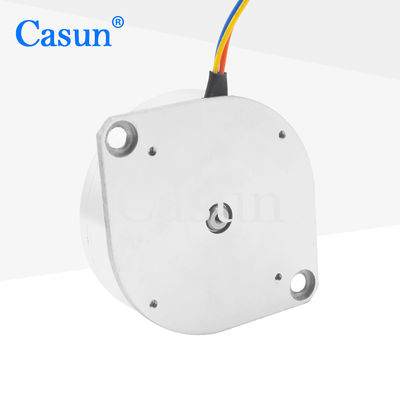

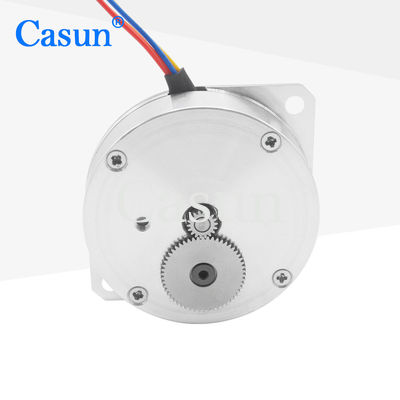

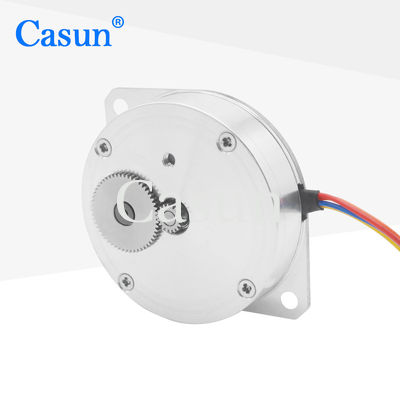

نوع تخت استپر موتور پنکیک پله موتور هیبریدی پله موتور تایید CE

نوع تخت استپر موتور پنکیک پله موتور هیبریدی پله موتور تایید CE

نام تجاری:	Casun
شماره مدل:	46SHY4401-2A1
مقدار تولیدی:	1 عدد
قیمت:	$13.8-15.38
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

موتور:

موتور تخت

نگه داشتن گشتاور:

52mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور مرحله ای پنکیک نوع مسطح,موتور پله ای هیبریدی پنکیک,تایید CE موتور مرحله ای پنکیک

Pancake Hybrid Stepping Motor

CE Approval Pancake Stepper Motor

توضیحات محصول

اگر موتور پایه ما نیازهای شما را برآورده نکند، ممکن است موتور را برای برآورده کردن مشخصات شما سفارشی کنیم.

شاخه های منحصر به فرد، پارامترهای پیچ و تاب، اندازه گیری های نصب، سیم های سرب با نیازهای منحصر به فرد، اتصالات و غیره نمونه هایی از محتوای سفارشی هستند.

ویژگی ها:

*هر دو نسخه دوقطبی و تک قطبی در دسترس هستند.

*ساختمان هیبریدی گام بردار

* در دسترس در پیکربندی های تک و دو شاخه است.

*تخصیصات بر اساس درخواست تایید شده توسط CE و RoHS است.

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۴۶ میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.0 آمپر
تورک نگهدارنده	52 mN.m
مقاومت	2.5 om
استحکام	1.7mH
بی وقفه ی روتور	7 گرم-سم2
وزن موتور	0.1 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	طول موتور	جریان	تورک نگهدارنده

P28SHD4611	9.5 میلی متر	0.5A	16mNm

P28SHD4701	10.6 میلی متر	0.5A	20 میلی متر

P28SHD4750	13 تا 15 میلی متر	0.5A	25 میلی متر

P28SHD4950	17.9mm	0.5A	35mN.m

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

نوع تخت استپر موتور پنکیک پله موتور هیبریدی پله موتور تایید CE 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
