موتور پله ای پنکیک
Created with Pixso.

پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور

پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور

نام تجاری: Casun
شماره مدل: 57SHY4001-2A6
مقدار تولیدی: 1 کامپیوتر
قیمت: $12.3-13.8
شرایط پرداخت: D/A، T/T، L/C، D/P
توانایی عرضه: 40000+PCS+ماه
جزئیات اطلاعات
محل منبع:
چین
گواهی:
CE,ROHS,ISO
Customized:
The motor can be designed &manufactured with customized request.
جزئیات بسته بندی:
کارتن: 36x29x14cm
برجسته کردن:

پنکیک نما 23 استپر

,

57 میلی متر پنکیک نما 23

,

پنکیک 500 ولت استپر موتور DC

توضیحات محصول

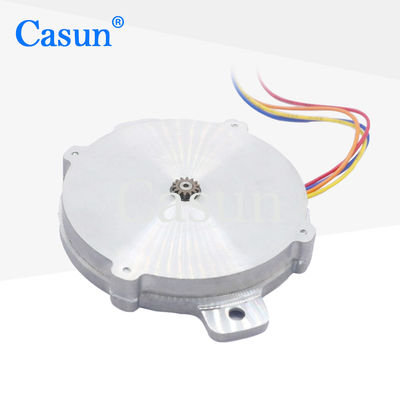

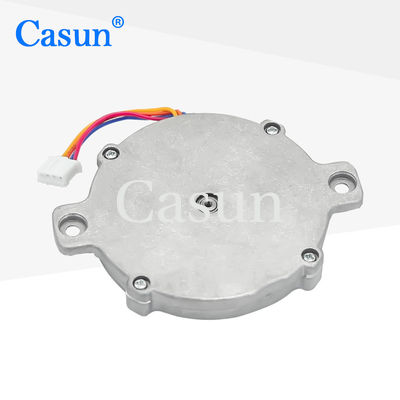

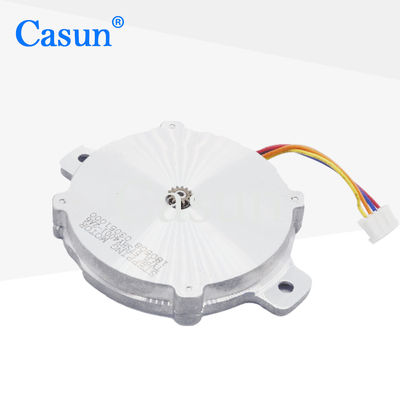

استپر موتور مداربسته پنکیک NEMA23 57 میلی متری 1.8 درجه گرد 500 Vdc استپر موتور


سری موتورهای پله ای هیبریدی گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.



امکانات:

  • نسخه های دوقطبی یا تک قطبی موجود است

  • ساخت استپر هیبریدی

  • موجود در نسخه های تک یا دو شفت

  • CE و RoHS تایید شده است

  • سفارشی سازی در صورت درخواست

ابعاد

پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور 0







مشخصات موتور



فرشته قدم



1.8 درجه

اندازه فریم



57 میلی متر

تعداد فاز



2 فاز

جریان رتبه بندی شده



0.8A

نگه داشتن گشتاور



60 mN.m

مقاومت



3.5 دقیقه

اندوکتانس



1.8mH

اینرسی روتور



15 گرم در سانتی متر مربع

وزن موتور



75 گرم

تعداد سرنخ ها



4

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه









منحنی های گشتاور





مدل های فرعی



مدل طول موتور جاری نگه داشتن گشتاور
P28SHD4611 9.5 میلی متر 0.5A 16mN.m
P28SHD4701 10.6 میلی متر 0.5A 20mN.m
P28SHD4750 13-15 میلی متر 0.5A 25mN.m
P28SHD4950 17.9 میلی متر 0.5A 35mN.m


دانلود





اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم


محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور 1 پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور 2 پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور 3 پنکیک نما 23 استپر 57 میلی متری دوربین مداربسته گرد 500 ولت DC استپر موتور 4





لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
