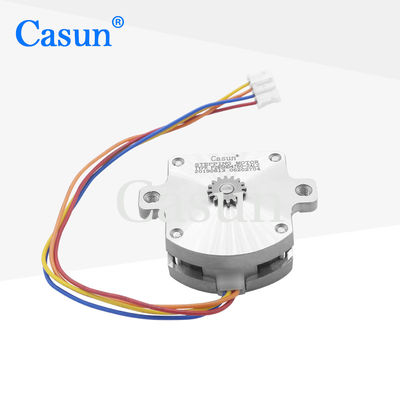

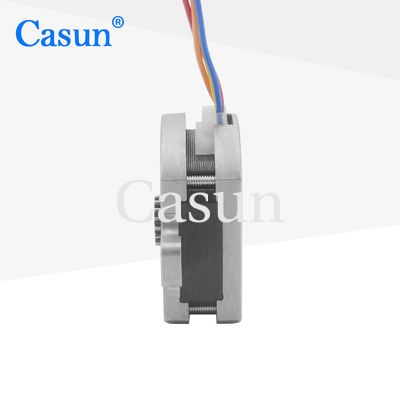

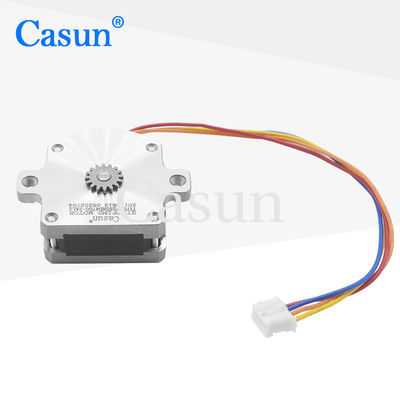

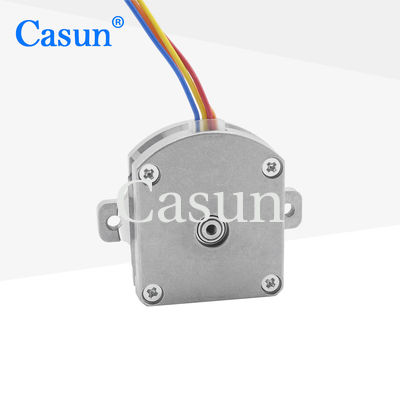

موتور پله ای تک قطبی پنکیک 1.8 درجه 0.5 آمپر 25 mN.M تخت استپر

موتور پله ای تک قطبی پنکیک 1.8 درجه 0.5 آمپر 25 mN.M تخت استپر

نام تجاری:	Casun
شماره مدل:	P28SHD4750-2AL2-1
مقدار تولیدی:	1 عدد
قیمت:	$12.3-$13.8
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور تک قطبی پنکیک

0.5A 25mN.M فلت استپپر

0.5A 25mN.M موتور پنیک استپر

توضیحات محصول

موتور پله‌ای پنکیکی تک‌قطبی با زاویه پله ۱.۸ درجه، ۰.۵ آمپر، ۲۵ میلی‌نیوتن‌متر، تخت

موتور پله‌ای پنکیکی با زاویه پله ۱.۸ درجه، ۰.۵ آمپر، ۲۵ میلی‌نیوتن‌متر، موتور پله‌ای میکرو تخت. سری موتورهای پله‌ای هیبریدی، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهند. برای کاهش لرزش و دستیابی به وضوح پله بالاتر، با درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

ویژگی‌ها

نسخه‌های دو قطبی یا تک‌قطبی موجود است
ساختار هیبریدی موتور پله‌ای
موجود در نسخه‌های شفت تکی یا دوتایی
دارای تاییدیه CE و RoHS
سفارشی‌سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه پله	۱.۸ درجه
اندازه فریم	۲۸ میلی‌متر
تعداد فاز	۲ فاز
جریان نامی	۰.۵ آمپر
گشتاور نگهدارنده	۲۵ میلی‌نیوتن‌متر
مقاومت	۳.۱ اهم
اندوکتانس	۰.۹۵ میلی‌هانری
اینرسی روتور	۲ گرم-سانتی‌متر مربع
وزن موتور	۴۰ گرم
تعداد سیم‌ها	۴
اتصال	دو قطبی

مشخصات عملیاتی

زاویه پله: ۱.۸ درجه

حداکثر دما: ۸۰ درجه سانتی‌گراد

دمای محیط: -۲۰ درجه سانتی‌گراد تا ۵۰ درجه سانتی‌گراد

دمای ذخیره‌سازی: -۲۰ درجه سانتی‌گراد تا ۱۰۰ درجه سانتی‌گراد

محدوده رطوبت: ۸۵٪ یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B ۱۳۰ درجه سانتی‌گراد

مقاومت عایقی: ۱۰۰ مگا اهم در ۵۰۰ ولت DC

استحکام دی‌الکتریک: ۵۰۰ ولت DC برای ۱ دقیقه

زیرمدل‌ها

مدل	طول موتور	جریان	گشتاور نگهدارنده
P28SHD4611	۹.۵ میلی‌متر	۰.۵ آمپر	۱۶ میلی‌نیوتن‌متر
P28SHD4701	۱۰.۶ میلی‌متر	۰.۵ آمپر	۲۰ میلی‌نیوتن‌متر
P28SHD4750	۱۳-۱۵ میلی‌متر	۰.۵ آمپر	۲۵ میلی‌نیوتن‌متر
P28SHD4950	۱۷.۹ میلی‌متر	۰.۵ آمپر	۳۵ میلی‌نیوتن‌متر

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌ها

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
