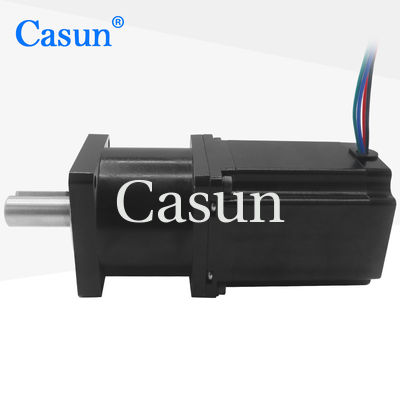

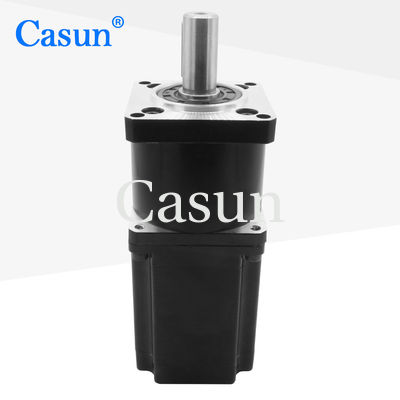

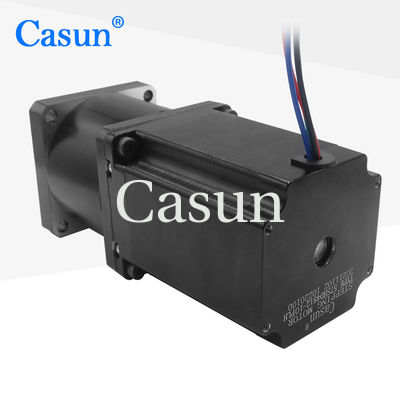

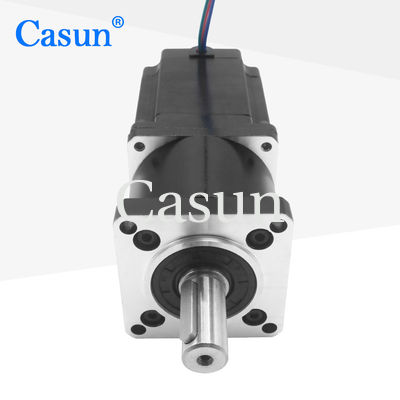

3.36 ولت 57 میلی متر NEMA 23 چرخ دنده استپر موتور کاهش دنده 1.8 درجه

3.36 ولت 57 میلی متر NEMA 23 چرخ دنده استپر موتور کاهش دنده 1.8 درجه

نام تجاری:	Casun
شماره مدل:	57SHD4812-10PLH
مقدار تولیدی:	1 عدد
قیمت:	$26.46-$29.46
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

3.36 ولت

وزن:

1.3 کیلوگرم

زاویه گام (درجه):

1.8 درجه

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای 57 میلی متری NEMA 23

3.36V 57mm NEMA 23

3.36V Stepper Motor Gear Reduction (کم کردن سرعت چرخ دنده های موتور)

توضیحات محصول

3.36 ولت موتور پله‌ای دنده شده NEMA 23 کاهش دنده 1.8 درجه

موتور پله‌ای دنده شده با کیفیت بالا NEMA 17/23 با کاهش دنده، در اندازه‌های قاب 42 میلی‌متر و 57 میلی‌متر موجود است. سری موتور پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهد. برای کاهش لرزش و دستیابی به وضوح پله بالاتر، با درایور میکرو استپینگ استفاده کنید.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار موتور پله‌ای هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأیید شده CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

پارامتر	مقدار
زاویه پله	1.8 درجه
اندازه قاب	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	2.8 آمپر
گشتاور نگهدارنده	2000 میلی‌نیوتن متر
مقاومت	1.2 اهم
اندوکتانس	3.6 میلی‌هانری
اینرسی روتور	460 گرم سانتی‌متر مربع
وزن موتور	1.3 کیلوگرم
نسبت کاهش دنده	10:1
اتصال	دوقطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

جعبه دنده

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	کمتر یا مساوی 0.06 میلی‌متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول جعبه دنده	نسبت	بازده
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18
48 میلی‌متر		35 میلی‌متر
60 میلی‌متر		13.76
19.2	26.8	42.7 میلی‌متر	51
71	99.5	139	70%

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

جعبه دنده

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
