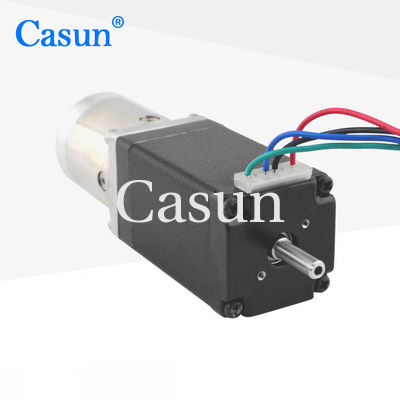

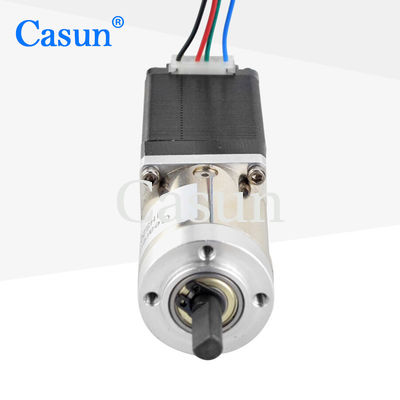

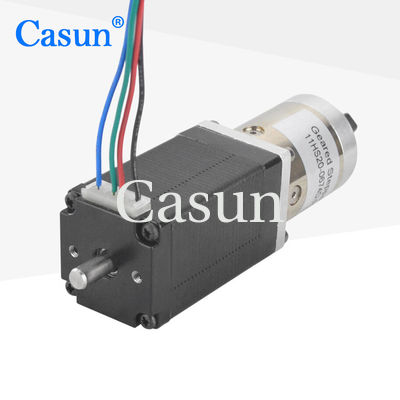

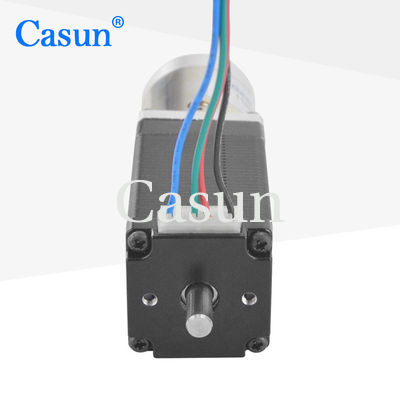

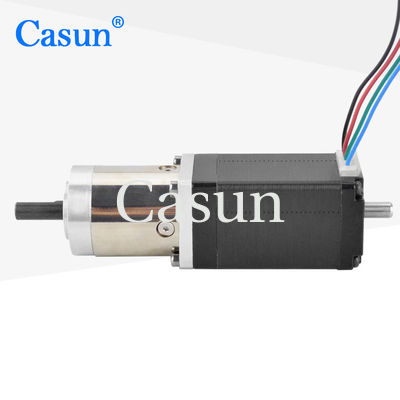

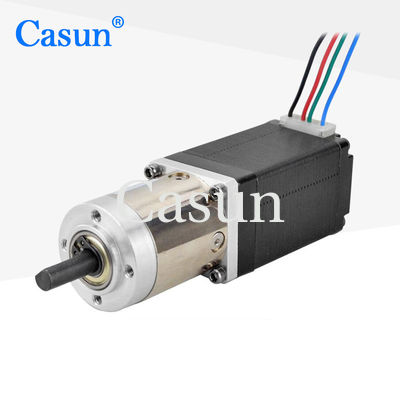

موتور پله ای 2.88 ولتی 140 میلی نیوتن NEMA 11 گیربکس استپ موتور کاسون 2 فاز

موتور پله ای 2.88 ولتی 140 میلی نیوتن NEMA 11 گیربکس استپ موتور کاسون 2 فاز

نام تجاری:	Casun
شماره مدل:	11HS20-0674D-PG14
مقدار تولیدی:	1 عدد
قیمت:	$28.75-$31.75
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

2.88 ولت DC

وزن:

0.25 کیلوگرم

زاویه گام (درجه):

1.8 درجه

نسبت:

13.73:1

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

140mN NEMA 11 موتور مرحله ای دنده دار

2.88V NEMA 11 موتور مرحله ای دنده دار

موتور مرحله 2 Casun

توضیحات محصول

موتور پله‌ای دنده‌ای NEMA 11 با ولتاژ 2.88 ولت و گشتاور 140 میلی‌نیوتن متر

موتور پله‌ای دنده‌ای NEMA 11 کاسون گشتاور نگهدارنده 140 میلی‌نیوتن متر را در یک قاب فشرده 42 میلی‌متری ارائه می‌دهد. این موتور پله‌ای 2 فاز، ساختار هیبریدی استپر را با دنده‌های دقیق برای عملکرد قابل اعتماد در کاربردهای صنعتی ترکیب می‌کند.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار هیبریدی استپر برای عملکرد روان
موجود در نسخه‌های شفت تکی یا دوتایی
دارای گواهینامه CE و RoHS
پیکربندی‌های سفارشی در صورت درخواست موجود است

ابعاد

مشخصات موتور

پارامتر	مشخصات
زاویه پله	1.8 درجه
اندازه قاب	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.67 آمپر
گشتاور نگهدارنده	140 میلی‌نیوتن متر
مقاومت	12 اهم
اندوکتانس	6.5 میلی‌هانری
اینرسی روتور	12 گرم-سانتی‌متر مربع
وزن موتور	0.25 کیلوگرم
نسبت کاهش دنده	13.73:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤80 نیوتن
حداکثر بار محوری شفت	≤30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.06 میلی‌متر
لقی محوری شفت	≤0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

مدل‌های موجود

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	90%
48 میلی‌متر		35 میلی‌متر	13.76	80%
60 میلی‌متر		42.7 میلی‌متر	51	70%

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با نیازهای خاص شما سفارشی کنیم. محتوای سفارشی شامل موارد زیر است اما محدود به آن‌ها نیست: شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت
