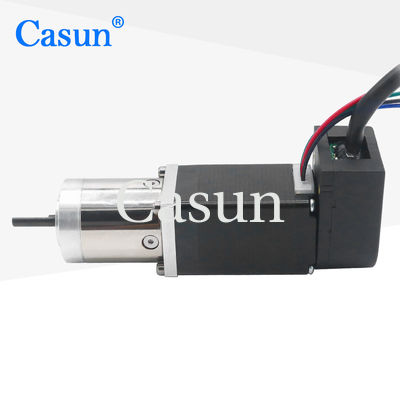

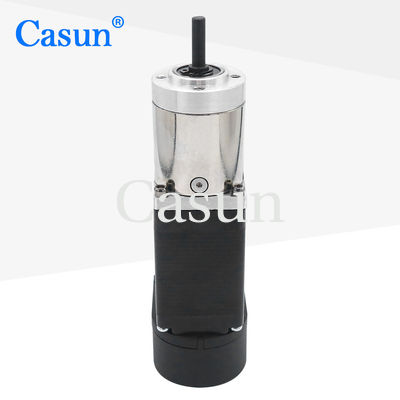

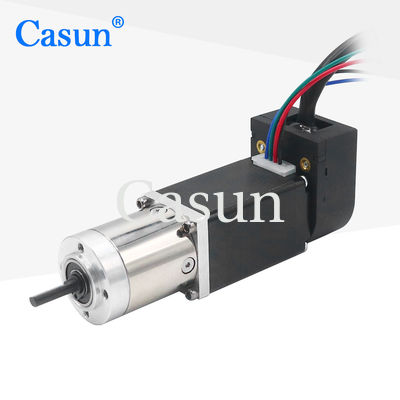

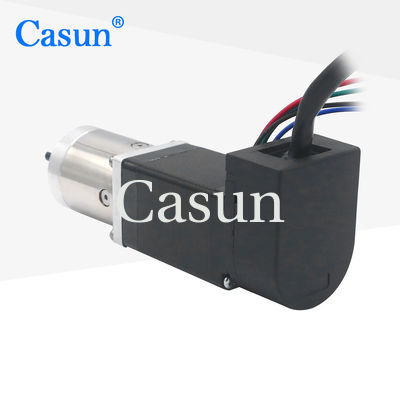

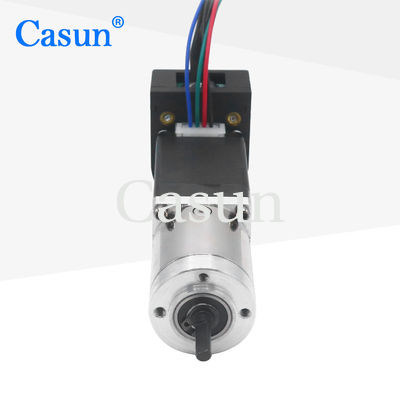

موتور پله ای دنده ای NEMA 11 28x28mm با گشتاور بالا 95mN.M دوقطبی

موتور پله ای دنده ای NEMA 11 28x28mm با گشتاور بالا 95mN.M دوقطبی

نام تجاری:	Casun
شماره مدل:	28SHD4401-19GQ
مقدار تولیدی:	1 عدد
قیمت:	$27.23-$30.23
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

4.56 ولت DC

زاویه گام (درجه):

1.8 درجه

نسبت:

14:1

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

28×28 میلی متر NEMA 11,موتور مرحله ای 28x28 میلی متری,موتور مرحله ای با گشتاور بالا 95mN.M

28x28mm Geared Stepper Motor

Stepper Motor High Torque 95mN.M

توضیحات محصول

nema 11 موتور مرحله ای 28mm x28mm با گیربکس سیاره ای موتور مرحله ای کوچک دارای گشتاور بالا

42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.67 آمپر
تورک نگهدارنده	95 میلی متر
مقاومت	6.8 اوم
استحکام	4.9mH
بی وقفه ی روتور	9g-cm2
وزن موتور	0.16 کيلوگرم
نسبت کاهش دنده	19.2:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری میله: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

موتور پله ای دنده ای NEMA 11 28x28mm با گشتاور بالا 95mN.M دوقطبی 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
