موتور پله ای دنده ای
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | B20SHD4501-5G |

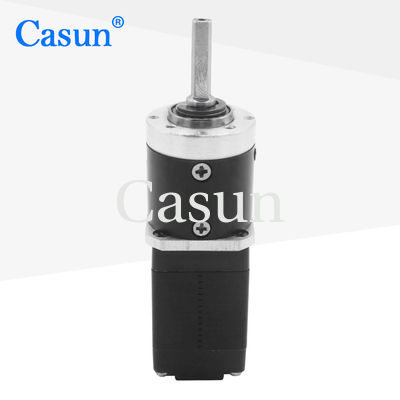

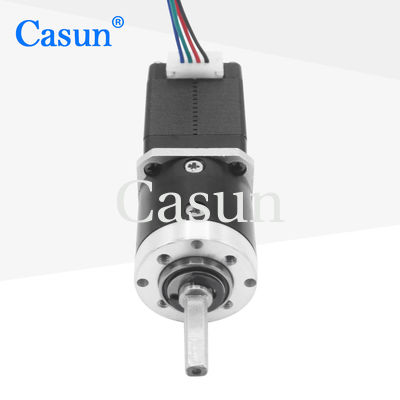

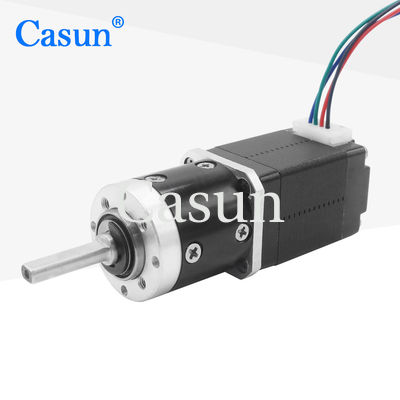

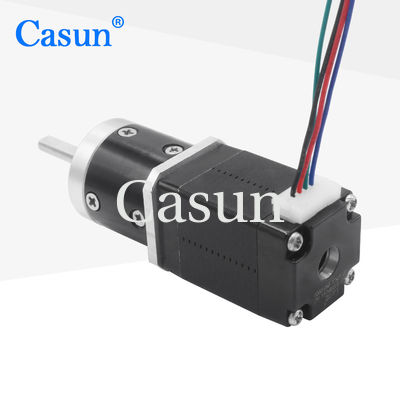

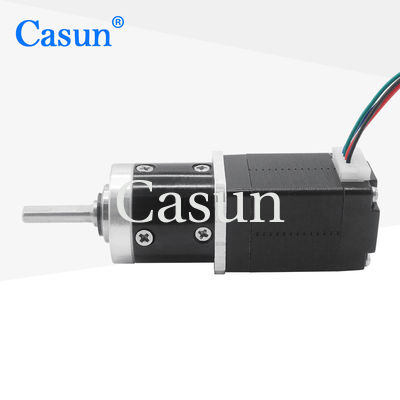

موتورهای مرحله ای 20mmx20mmX33mm 3.9V 20mN نسبت 5.2۱ موتور مرحله ای با هزینه پایین
42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است.
استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.
یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.
ویژگی ها:
|
فرشته نايب
|
1.8 درجه |
|
اندازه قاب
|
28 میلی متر |
|
تعداد فاز
|
مرحله 2 |
|
جریان نامی
|
0.6 آمپر |
|
تورک نگهدارنده
|
20 میلی متر |
|
مقاومت
|
6.5 اوم |
|
استحکام
|
2.2mH |
|
بی وقفه ی روتور
|
9g-cm2 |
|
وزن موتور
|
0.۲ کیلوگرم |
|
نسبت کاهش دنده
|
5.2:1 |
|
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°
| طول موتور | طول گیربکس | ریو | کارایی | ||
| ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | ۹۰ درصد | ||
| 5.18 | |||||
| 35 میلی متر | 13.76 | 80 درصد | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 میلی متر | 51 | ۷۰ درصد | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
