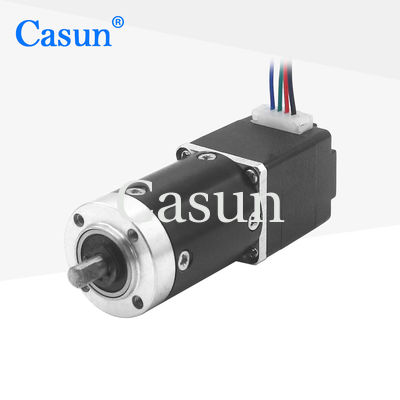

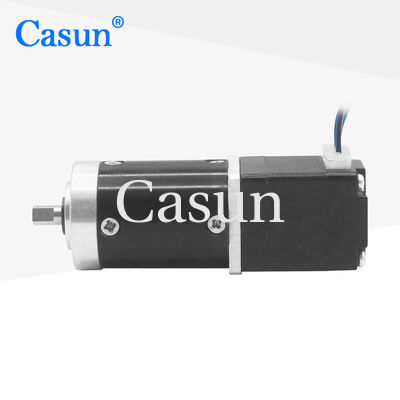

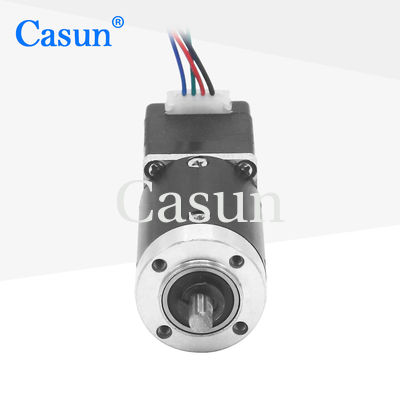

موتور پله ای دنده ای Casun 20x20x24.8mm NEMA 8 با گیربکس سیاره ای

موتور پله ای دنده ای Casun 20x20x24.8mm NEMA 8 با گیربکس سیاره ای

نام تجاری:	Casun
شماره مدل:	B20SHD4701-14G1
مقدار تولیدی:	1 عدد
قیمت:	$27.53-$30.53
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

5.04 ولت DC

وزن:

0.08 کیلوگرم

زاویه گام (درجه):

1.8 درجه

نسبت:

13.76:1

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

24.8mm NEMA 8 موتور مرحله ای دنده دار

موتور Casun NEMA 8 با چرخ دنده

موتور مرحله ای با گیربکس سیاره ای

توضیحات محصول

Casun 20x20x24.8mm NEMA 8 موتور مرحله ای چرخ دار با گیربکس سیاره ای

موتور مرحله ای 20mmx20mmx24.8mm موتور مرحله ای کوچک با گیربکس سیاره ای برای تجهیزات زیبایی پزشکی 42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است. استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر. یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصات	ارزش
زاویه گام	1.8°
اندازه فریم	20 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.24 آمپر
تورک نگهدارنده	10mNm
مقاومت	2 اوم
استحکام	5mH
بی وقفه ی روتور	2g-cm2
وزن موتور	0.08 کيلوگرم
نسبت کاهش دنده	13.76:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

جعبه دنده

مواد مسکن	فلز
در حالت خروجی	لوله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج)	≤80N
حداکثر بار محوری گره	≤30N
بازی شعاعی شفت (نزدیک فلنج)	≤0.06mm
بازی محوری گره	≤0.3mm
واکنش در حالت بدون بار	1.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۳۴ میلی متر	27.2 میلی متر	3.71	۹۰ درصد
۴۰ میلی متر		5.18	۹۰ درصد
48 میلی متر		13.76	80 درصد
60 میلی متر		19.2	80 درصد
35 میلی متر	42.7 میلی متر	51	۷۰ درصد
		71	۷۰ درصد
		99.5	۷۰ درصد
		139	۷۰ درصد

راه حل های موتور سفارشی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سربی با الزامات خاص، کانکتورها و غیره

گزینه ها

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

لطفاً دکمه "به دست آوردن نقل قول" زیر را کلیک کنید تا نیازهای خود را به ما بگویید.
