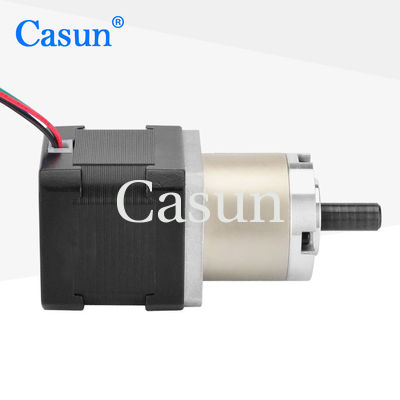

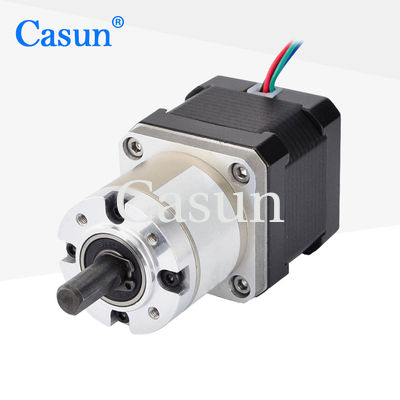

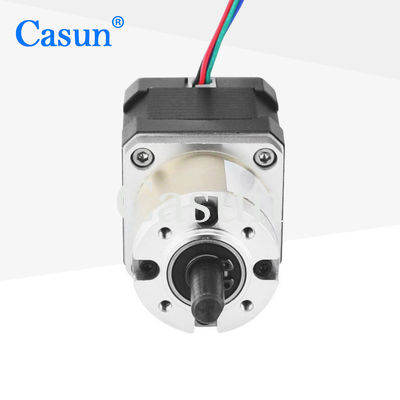

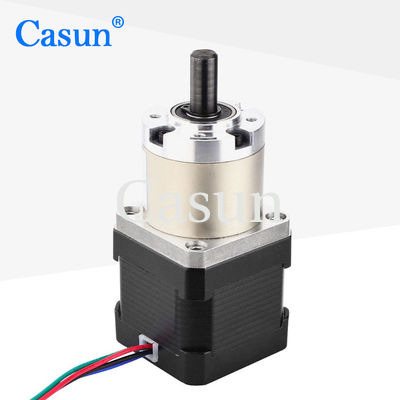

42X42X34mm NEMA 17 گیربکس موتور پله ای 12 ولت نسخه دوقطبی یا تک قطبی

42X42X34mm NEMA 17 گیربکس موتور پله ای 12 ولت نسخه دوقطبی یا تک قطبی

نام تجاری:	Casun
شماره مدل:	42SHD0001-5G
مقدار تولیدی:	1 کامپیوتر
قیمت:	$22.3-$25.3
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

0.4A

نام محصول:

موتور پله ای با دنده

طول موتور:

34 میلی متر

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور پله ای دنده ای 34 میلی متری NEMA 17

موتور پله ای دنده ای NEMA 17 42X42

موتور پله ای دنده ای NEMA17 12 ولتی

توضیحات محصول

42MMX42MMX34MM موتور پله ای دنده ای 12 ولت موتور کاهش دنده ماشین آلات نساجی، انتقال، دستگاه بسته بندی

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
موجود در نسخه های تک یا دو شفت
CE و RoHS تایید شده است
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	0.4 A
نگه داشتن گشتاور	260 mN.m
مقاومت	30 صبح
اندوکتانس	37 mH
اینرسی روتور	38 گرم - سانتی متر مربع
وزن موتور	0.35 کیلوگرم
نسبت کاهش دنده	5.18:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

جنس بدنه: فلز
بلبرینگ در خروجی: بلبرینگ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری شفت:≤30N
پخش شعاعی شفت (نزدیک به فلنج):≤0.06mm
بازی محوری شفت:≤0.3mm
عکس العمل در حالت بدون بار: 1.5 درجه

منحنی های گشتاور

مدل های فرعی

طول موتور	طول گیربکس	رایو	بهره وری
34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	90%
		5.18
	35 میلی متر	13.76	80%
		19.2
		26.8
	42.7 میلی متر	51	70%
		71
		99.5
		139

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

42X42X34mm NEMA 17 گیربکس موتور پله ای 12 ولت نسخه دوقطبی یا تک قطبی 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
