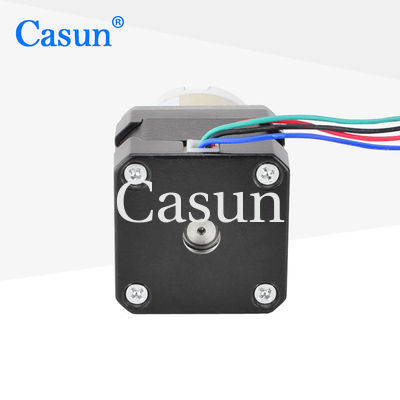

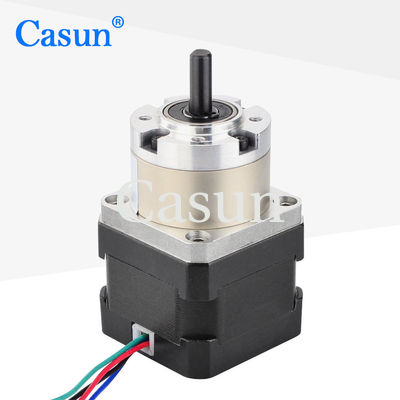

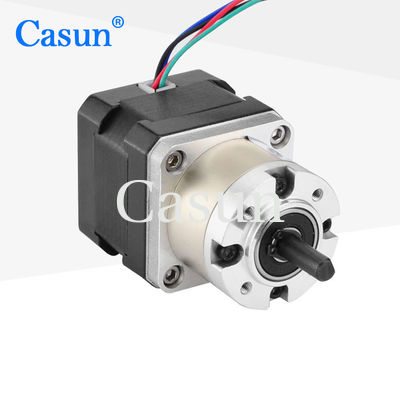

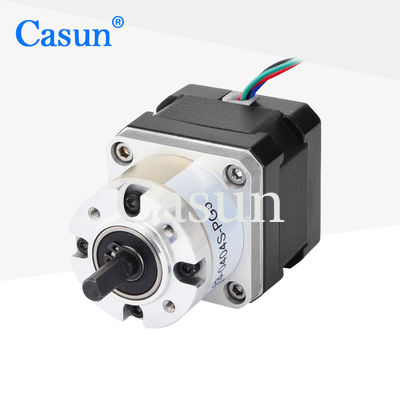

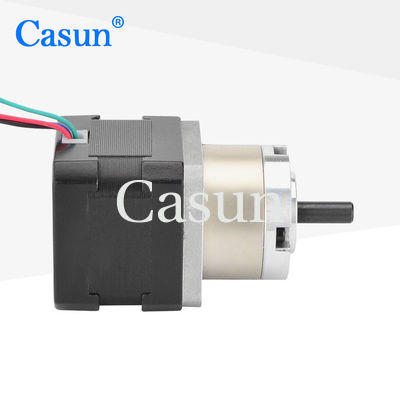

موتور پله ای هیبریدی کازون 48 میلی متری NEMA 17

موتور پله ای هیبریدی کازون 48 میلی متری NEMA 17

نام تجاری:	Casun
شماره مدل:	42SHD4419-5G
مقدار تولیدی:	1 عدد
قیمت:	$24.8-$27.8
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

1.68 آمپر

نام محصول:

موتور پله ای با دنده

طول موتور:

48 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور مرحله ای چرخ دار 440mN,موتور مرحله ای 48 میلی متری NEMA 17,موتور پله‌ای هیبریدی کاسون

48mm NEMA 17 Geared Stepper Motor

Casun Hybrid Stepper Motor

توضیحات محصول

موتور مرحله ای کاهش سرعت 440mN 0.5kg NEMA17 42mmx42mm موتور چرخ دنده مرحله ای برای ابزار شیمیایی و صنایع دیگر

42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.68 آمپر
تورک نگهدارنده	440 mN.m
مقاومت	1.65om
استحکام	2.8mH
بی وقفه ی روتور	38g-cm2
وزن موتور	0.5 کیلو
نسبت کاهش دنده	5.18:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری میله: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

موتور پله ای هیبریدی کازون 48 میلی متری NEMA 17 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
