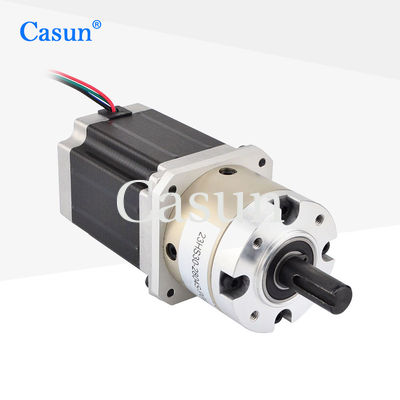

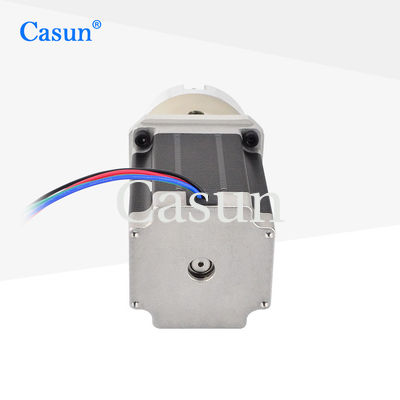

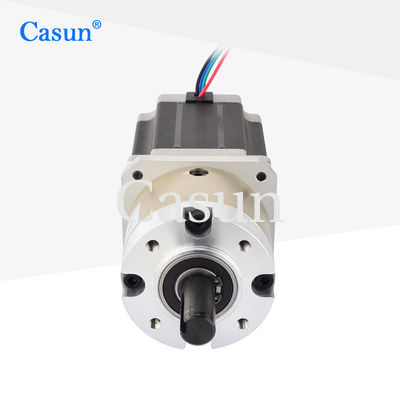

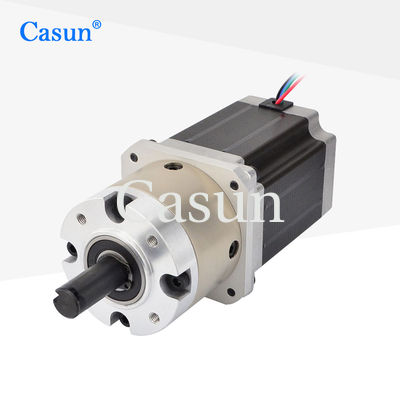

موتور پله ای دنده ای NEMA 23 57X57 میلی متری با گیربکس سیاره ای

موتور پله ای دنده ای NEMA 23 57X57 میلی متری با گیربکس سیاره ای

نام تجاری:	Casun
شماره مدل:	57SHD4833-4G
مقدار تولیدی:	1 عدد
قیمت:	$27.38.38-$30.38
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

2.8 آمپر

نام محصول:

موتور پله ای با دنده

طول موتور:

76 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

57X57mm NEMA 23

موتور مرحله ای 57 میلی متری NEMA 23

57x57 NEMA 23 موتور گام بردار چرخ دار

توضیحات محصول

موتور استپر دنده ای NEMA 23 با گیربکس سیاره ای 57X57 میلی متر

موتور استپر دنده ای NEMA23 57MMX57MM موتور پله ای 1.89mN 1.4KG با گیربکس سیاره ای

سری موتورهای استپر هیبریدی 57 میلی متری، گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد. برای کاهش لرزش و دستیابی به وضوح پله بالاتر، از درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

ویژگی های کلیدی

نسخه های دو قطبی یا تک قطبی موجود است
ساختار استپر هیبریدی
موجود در نسخه های شفت تکی یا دوتایی
تایید شده CE و RoHS
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	57 میلی متر
تعداد فاز	2 فاز
جریان نامی	2.8 آمپر
گشتاور نگهدارنده	1.89 نیوتن متر
مقاومت	1.13 اهم
اندوکتانس	5.6 میلی هانری
اینرسی روتور	460 گرم سانتی متر مربع
وزن موتور	1.4 کیلوگرم
نسبت کاهش دنده	4.25:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی الکتریک	500 ولت DC برای 1 دقیقه

جعبه دنده

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ های توپی
حداکثر بار شعاعی (12 میلی متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک به فلنج)	کمتر یا مساوی 0.06 میلی متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل ها

طول موتور	طول گیربکس	نسبت	بازده
34 میلی متر	27.2 میلی متر	3.71	90%
40 میلی متر		5.18
48 میلی متر		35 میلی متر
60 میلی متر		13.76
19.2 میلی متر	42.7 میلی متر	26.8	80%
42.7 میلی متر		51
71 میلی متر		71
99.5 میلی متر		99.5
139 میلی متر	-	139	70%

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و غیره می باشد.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
