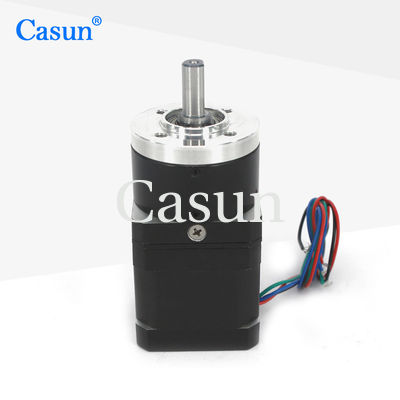

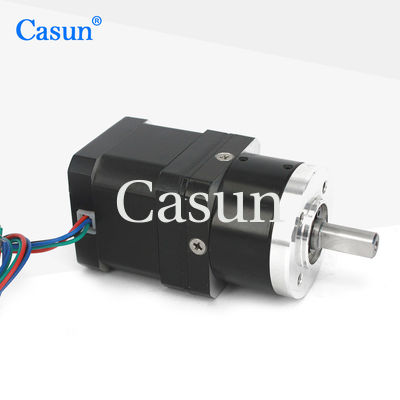

موتور پله ای 12.5 ولت 0.5 آمپر نما 17 40 میلی متری با گیربکس سیاره ای

موتور پله ای 12.5 ولت 0.5 آمپر نما 17 40 میلی متری با گیربکس سیاره ای

نام تجاری:	Casun
شماره مدل:	42SHD0202-5G
مقدار تولیدی:	1 عدد
قیمت:	$20.92-$23.92
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

0.5A

نام محصول:

موتور پله ای با دنده

طول موتور:

40 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

12.5 ولت 0.5 آمپر Nema 17 40mm

موتور مرحله ای Nema 17 40mm

موتور 40 میلی متری با گیربکس سیاره ای

توضیحات محصول

موتور پله‌ای Nema 17 با گیربکس سیاره‌ای 12.5 ولت 0.5 آمپر 40 میلی‌متر

موتور پله‌ای دنده‌ای Nema 17 12.5 ولت 0.5 آمپر 0.65 کیلوگرم موتور پله‌ای با گیربکس سیاره‌ای. سری موتورهای پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهند. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، از درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

ویژگی‌ها

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار موتور پله‌ای هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأیید شده توسط CE و RoHS
سفارشی‌سازی بر اساس درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	1.3 نیوتن متر
مقاومت	25 اهم
اندوکتانس	50 میلی هانری
اینرسی روتور	57 گرم سانتی‌متر مربع
وزن موتور	0.65 کیلوگرم
نسبت کاهش دنده	5.18:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

جعبه دنده

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤80 نیوتن
حداکثر بار محوری شفت	≤30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.06 میلی‌متر
لقی محوری شفت	≤0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	بازده
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	35 میلی‌متر
48 میلی‌متر		13.76
60 میلی‌متر		19.2
26.8	42.7 میلی‌متر	51	70%
71		99.5
139

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است، اما محدود به آن‌ها نیست.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
