موتور پله ای دنده ای
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | 42SHD0246-4G1 |

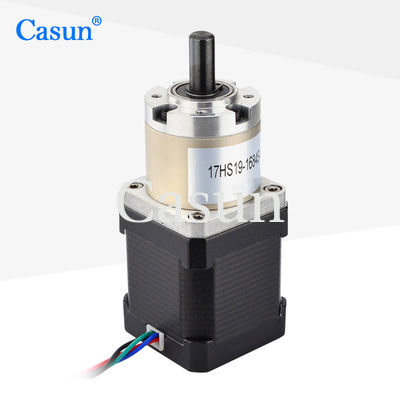

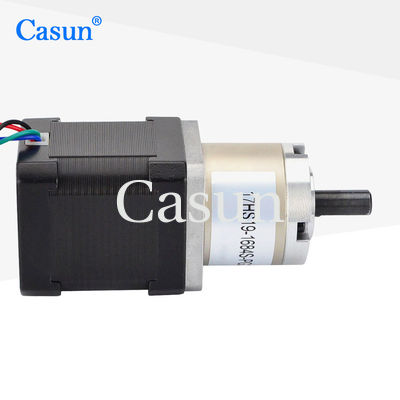

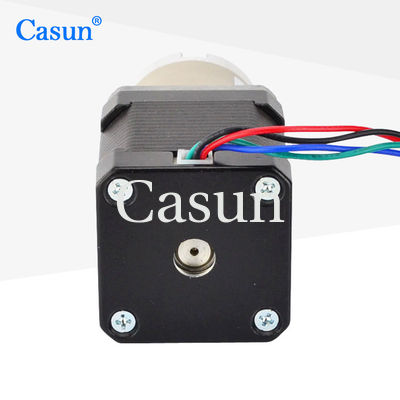

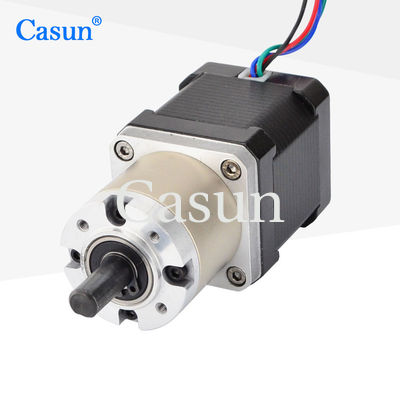

موتور پله ای دنده ای nema 17 8.4V 0.7A 400mN استپ موتور با گیربکس سیاره ای
سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.
برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.
امکانات:
|
فرشته قدم
|
1.8 درجه |
|
اندازه فریم
|
42 میلی متر |
|
تعداد فاز
|
2 فاز |
|
جریان رتبه بندی شده
|
0.7A |
|
نگه داشتن گشتاور
|
400mN.m |
|
مقاومت
|
ساعت 12 |
|
اندوکتانس
|
20mH |
|
اینرسی روتور
|
57 گرم - سانتی متر مربع |
|
وزن موتور
|
0.5 کیلوگرم |
|
نسبت کاهش دنده
|
3.71:1 |
|
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
جنس بدنه: فلز
بلبرینگ در خروجی: بلبرینگ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری شفت:≤30N
پخش شعاعی شفت (نزدیک به فلنج):≤0.06mm
بازی محوری شفت:≤0.3mm
عکس العمل در حالت بدون بار: 1.5 درجه
| طول موتور | طول گیربکس | رایو | بهره وری | ||
| 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | 90% | ||
| 5.18 | |||||
| 35 میلی متر | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 میلی متر | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
