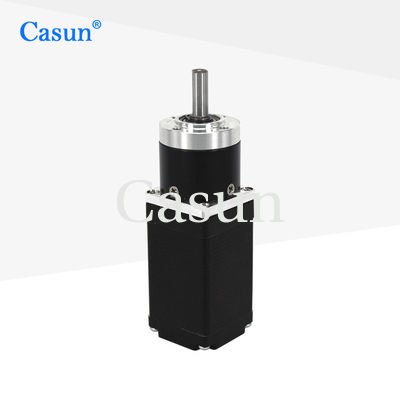

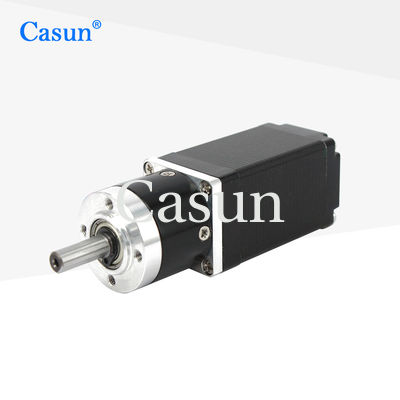

موتور پله ای 42 میلی متری هیبریدی NEMA 11 موتور پله ای کوچک با گیربکس

موتور پله ای 42 میلی متری هیبریدی NEMA 11 موتور پله ای کوچک با گیربکس

نام تجاری:	Casun
شماره مدل:	28SHD4111-5G
مقدار تولیدی:	1 عدد
قیمت:	$25.69-$29.69
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

0.67 آمپر

نام محصول:

موتور پله ای با دنده

طول موتور:

27.7 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور هایبریدی NEMA 11

موتور مرحله ای 42 میلی متری NEMA 11

موتور کوچک 42 میلی متری با گیربکس

توضیحات محصول

موتور 42 میلی متری هیبریدی NEMA 11 موتور کوچک با گیربکس

42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است. استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر. یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.67 آمپر
تورک نگهدارنده	55mN
مقاومت	9.2Ω
استحکام	5.7mH
بی وقفه ی روتور	7g-cm2
وزن موتور	0.۲ کیلوگرم
نسبت کاهش دنده	5.18:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

جعبه دنده

مواد مسکن	فلز
در حالت خروجی	لوله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج)	≤80N
حداکثر بار محوری گره	≤30N
بازی شعاعی شفت (نزدیک فلنج)	≤0.06mm
بازی محوری گره	≤0.3mm
واکنش در حالت بدون بار	1.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۳۴ میلی متر	27.2 میلی متر	3.71	۹۰ درصد
۴۰ میلی متر		5.18	۹۰ درصد
48 میلی متر		13.76	80 درصد
60 میلی متر		19.2	80 درصد
35 میلی متر	26.8	42.7 میلی متر	80 درصد
	42.7 میلی متر	51	۷۰ درصد
		71	۷۰ درصد
		99.5	۷۰ درصد
		139	۷۰ درصد

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سربی با الزامات خاص، کانکتورها و غیره

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت
