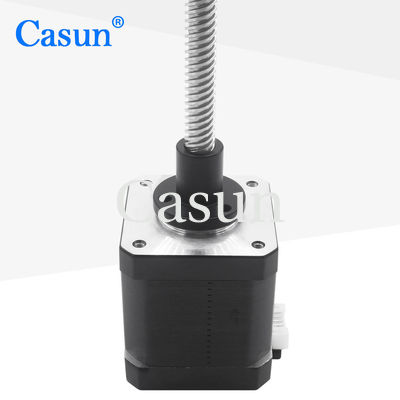

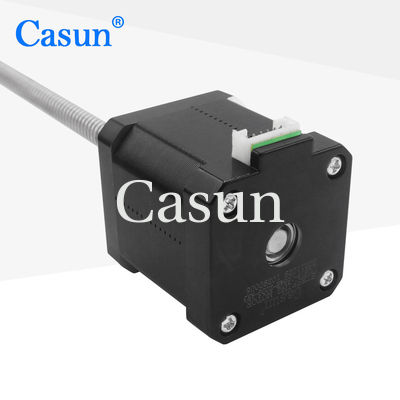

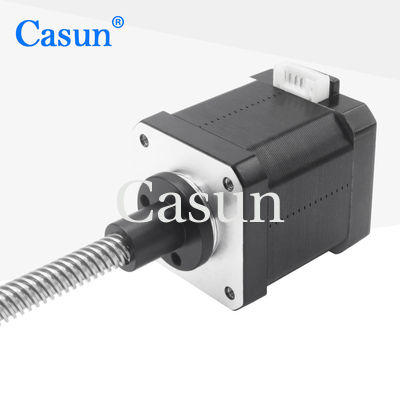

موتور پله ای 34 میلی متری NEMA 17 موتور پله ای 1.65 آمپری 500 میلی متر نیوتن متر کازون

موتور پله ای 34 میلی متری NEMA 17 موتور پله ای 1.65 آمپری 500 میلی متر نیوتن متر کازون

نام تجاری:	Casun
شماره مدل:	42SHD0419-200NKH-2
مقدار تولیدی:	1 کامپیوتر
قیمت:	$13.5-$14
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

جاری:

1.68 آمپر

نگه داشتن گشتاور:

500mN.m

Customized:

The motor can be designed &manufactured with customized request.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

پیچ سرب موتور پله ای 34 میلی متری NEMA 17

پیچ سرب موتور پله ای 1.65 آمپر

500 میلی متر نیوتن متر کازون استپر موتور

توضیحات محصول

نما 17 استپ موتور 34 میلی متری سربی 42 میلی متری 1.65 آمپر 500 میلی نیوتن متر استپ موتور خطی برای چاپگر سه بعدی

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
موجود در نسخه های تک یا دو شفت
CE و RoHS تایید شده است
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.68 آمپر
نگه داشتن گشتاور	500 mN.m
مقاومت	1.65 اهم
اندوکتانس	2.8 mH
اینرسی روتور	72 گرم - سانتی متر مربع
وزن موتور	0.38 کیلوگرم
پیچ سرب	Tr8X8
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

طول بدن	قطر پیچ	گام صدا	طول پیچ
20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	5	2	20-1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای 34 میلی متری NEMA 17 موتور پله ای 1.65 آمپری 500 میلی متر نیوتن متر کازون 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
