موتور پله ای پیچ سربی
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | 42SHD0244A-306NLH |

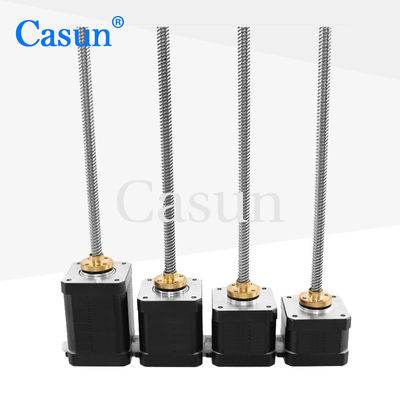

موتور پله ای NEMA17 با گشتاور نگهدارنده پیچ سربی 450mN.m 0.3kg tr8*4 برای سه بعدی
سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.
برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.
امکانات:
|
فرشته قدم
|
1.8 درجه |
|
اندازه فریم
|
42 میلی متر |
|
تعداد فاز
|
2 فاز |
|
جریان رتبه بندی شده
|
2 آمپر |
|
نگه داشتن گشتاور
|
450 mN.m |
|
مقاومت
|
1.1 اهم |
|
اندوکتانس
|
2.6 mH |
|
اینرسی روتور
|
57 گرم - سانتی متر مربع |
|
وزن موتور
|
0.3 کیلوگرم |
|
پیچ سرب
|
Tr8X4 |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)
پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)
حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)
حداکثرنیروی محوری): 10N
| مدل | نگه داشتن گشتاور | زاویه گام | طول موتور | نوع شفت | جریان رتبه بندی شده |
| 42SHD4950 | 0.13 نیوتن متر | 1.8 درجه | 20 میلی متر | شفت D-20 میلی متر | 1.0A |
| 42SHD4003 | 0.26 نیوتن متر | 1.8 درجه | 34 میلی متر | شفت D-20 میلی متر | 0.4A |
| 42SHD0261 | 0.45 نیوتن متر | 1.8 درجه | 40 میلی متر | شفت D-20 میلی متر | 1.68A |
| 42SHD4425 | 0.59 نیوتن متر | 1.8 درجه | 48 میلی متر | شفت D-24 میلی متر | 2.0A |
| 42SHD4813 | 0.8 نیوتن متر | 1.8 درجه | 60 میلی متر | شفت D-24 میلی متر | 2.1A |
| طول بدن | قطر پیچ | گام صدا | طول پیچ | ||
| 20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر |
5 | 2 | 20-1000 میلی متر | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
