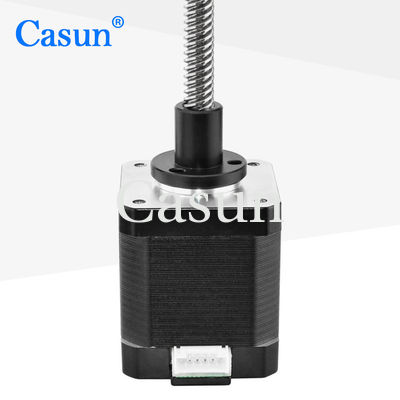

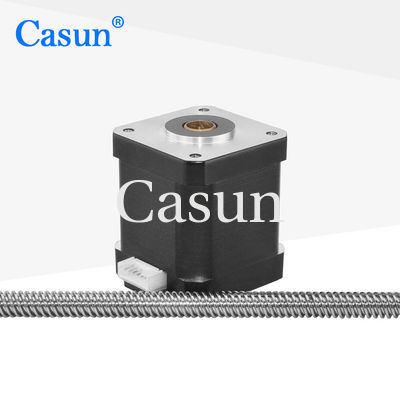

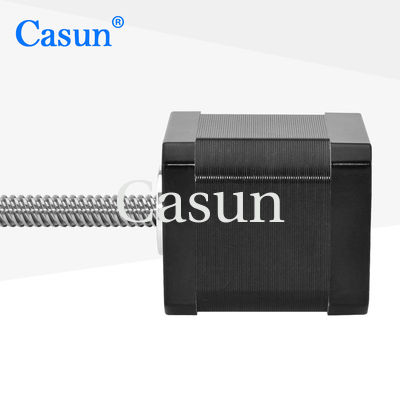

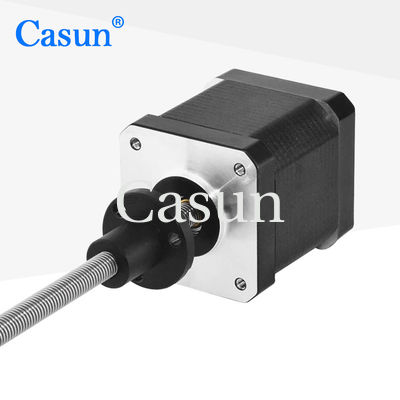

موتور پله ای NEMA 17 42X48mm 0.4A با موتور پله ای پیچ سربی

موتور پله ای NEMA 17 42X48mm 0.4A با موتور پله ای پیچ سربی

نام تجاری:	Casun
شماره مدل:	42SHD0410-300NTP
مقدار تولیدی:	1 عدد
قیمت:	$16.5-$17.5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.4a

نگه داشتن گشتاور:

450mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

0.4a Nema 17 موتور مرحله ای

0.4A موتور گام بردار پیچ سرب

42X48mm سرب پیچ موتور گام بردار

توضیحات محصول

موتور پله‌ای NEMA 17 با پیچ سربی 42X48 میلی‌متر 0.4 آمپر

موتور پله‌ای NEMA17 با پیچ سربی، گشتاور نگهدارنده 42 میلی‌متر X 48 میلی‌متر، 0.4 آمپر. سری موتورهای پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهند. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، با درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست دهید.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار هیبریدی استپر موتور
موجود در نسخه‌های شفت تکی یا دوتایی
تأییدیه CE و RoHS
سفارشی‌سازی بر اساس درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	450 میلی‌نیوتن متر
مقاومت	30 اهم
اندوکتانس	45 میلی‌هانری
اینرسی روتور	72 گرم سانتی‌متر مربع
وزن موتور	0.38 کیلوگرم
پیچ سربی	Tr8X2
اتصال	دو قطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

مشخصات پیچ

طول بدنه	قطر پیچ	گام	طول پیچ
20 میلی‌متر	5 8 6.35	2 1.27 3.175 6.35 6.5	20-1000 میلی‌متر
34 میلی‌متر
40 میلی‌متر
48 میلی‌متر
60 میلی‌متر

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت
