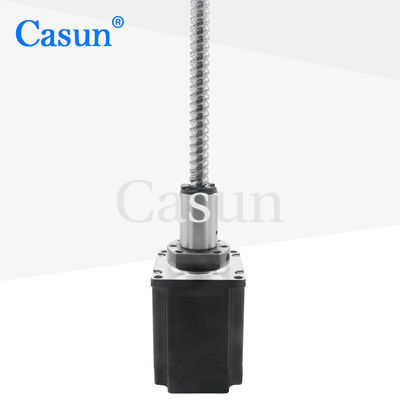

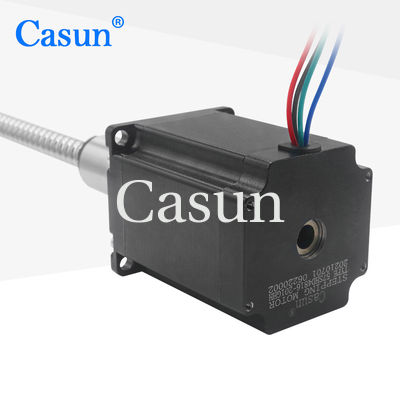

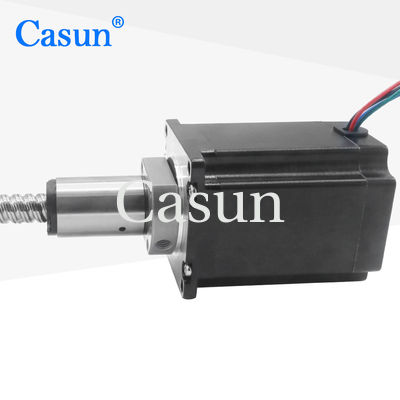

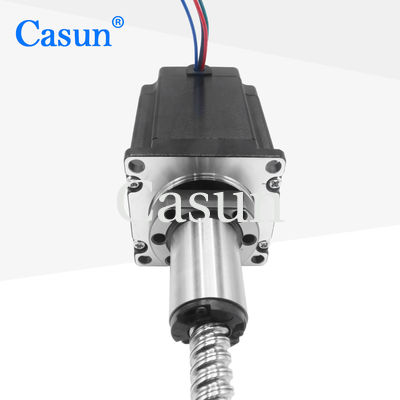

2000mNm 4A NEMA 23 Ball Screw Motor Stepper Hybrid Linear Actuator 76mm 24mm

2000mNm 4A NEMA 23 Ball Screw Motor Stepper Hybrid Linear Actuator 76mm 24mm

نام تجاری:	Casun
شماره مدل:	57SHD4816-201GHH
مقدار تولیدی:	1 عدد
قیمت:	$100-$102
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

نگه داشتن گشتاور:

2000mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

4A NEMA 23 پیچ توپ

2000mNm NEMA 23

76mm 24mm توپ پیچ موتور گام

توضیحات محصول

موتور استپر خطی اکچویتور با پیچ توپی NEMA 23 با گشتاور نگهدارنده 2000mNm و جریان 4A، پیچ با قطر 76 میلی‌متر و 24 میلی‌متر

مرور کلی محصول

موتور استپر خطی Nema 23 با پیچ توپی خارجی با گشتاور نگهدارنده 2000mNm، جریان نامی 4.0A، طول 76 میلی‌متر و پیچ با قطر 24 میلی‌متر. دارای طول پیچ 201 میلی‌متر، ایده‌آل برای کاربردهای چاپ سه‌بعدی و سیستم‌های کنترل حرکت دقیق.

سری موتور استپر هیبریدی 42 میلی‌متری گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهد. هنگام استفاده با درایور میکرو استپینگ، لرزش را کاهش داده و وضوح استپ بالاتری را به دست می‌آورد. در نسخه‌های پایه یا پیکربندی‌های سفارشی موجود است.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار استپر هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست موجود است

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه استپ	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	3 آمپر
گشتاور نگهدارنده	2000 میلی‌نیوتن متر
مقاومت	0.95 اهم
اندوکتانس	3.6 میلی‌هانری
اینرسی روتور	460 گرم سانتی‌متر مربع
وزن موتور	1.4 کیلوگرم
پیچ توپی	SPS01210-2.8
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصه
زاویه استپ	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	0.02 حداکثر (بار 450 گرم)
لقی محوری شفت	0.08 حداکثر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه استپ	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
