محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD40114-96TP1 |

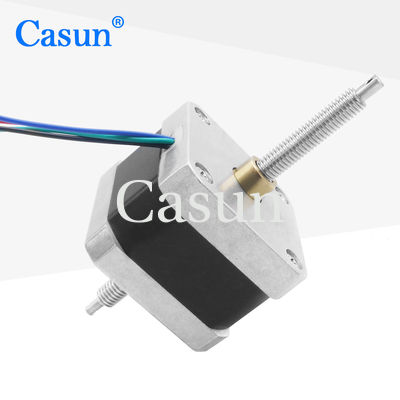

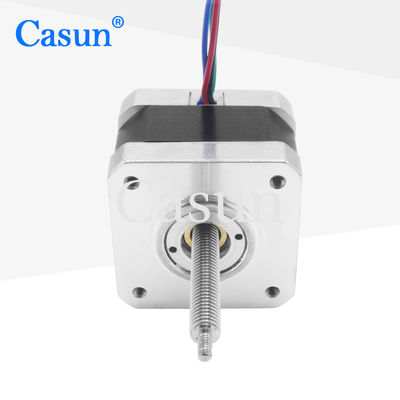

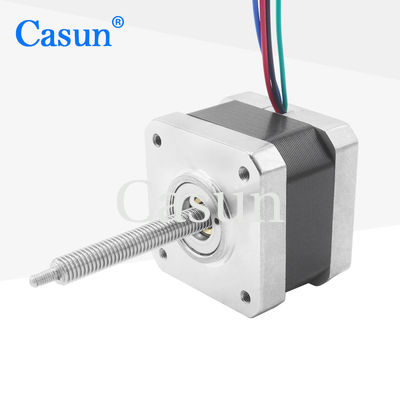

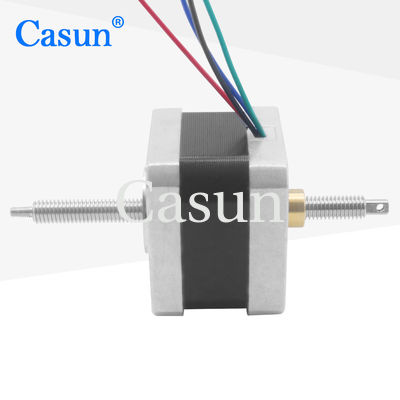

موتور پله ای نما17 42mmX42mm از طریق موتور پیچی موتور Non Captive 42 با پیچ برای ماشین فرز CNC
سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.
برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.
امکانات:
فرشته قدم
|
1.8 درجه |
اندازه فریم
|
42 میلی متر |
تعداد فاز
|
2 فاز |
جریان رتبه بندی شده
|
1.2 آمپر |
نگه داشتن گشتاور
|
260mN.m |
مقاومت
|
2.5 اهم |
اندوکتانس
|
3.3 میلی ساعت |
اینرسی روتور
|
38 گرم - سانتی متر مربع |
وزن موتور
|
0.2 کیلوگرم |
پیچ سرب
|
Tr6.35X1 |
ارتباط
|
دوقطبی |
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)
پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)
حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)
حداکثرنیروی محوری): 10N
مدل | نگه داشتن گشتاور | زاویه گام | طول موتور | نوع شفت | جریان رتبه بندی شده |
42SHD4950 | 0.13 نیوتن متر | 1.8 درجه | 20 میلی متر | شفت D-20 میلی متر | 1.0A |
42SHD4003 | 0.26 نیوتن متر | 1.8 درجه | 34 میلی متر | شفت D-20 میلی متر | 0.4A |
42SHD0261 | 0.45 نیوتن متر | 1.8 درجه | 40 میلی متر | شفت D-20 میلی متر | 1.68A |
42SHD4425 | 0.59 نیوتن متر | 1.8 درجه | 48 میلی متر | شفت D-24 میلی متر | 2.0A |
42SHD4813 | 0.8 نیوتن متر | 1.8 درجه | 60 میلی متر | شفت D-24 میلی متر | 2.1A |
طول بدن | قطر پیچ | گام صدا | طول پیچ | ||
20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر |
5 | 2 | 20-1000 میلی متر | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
