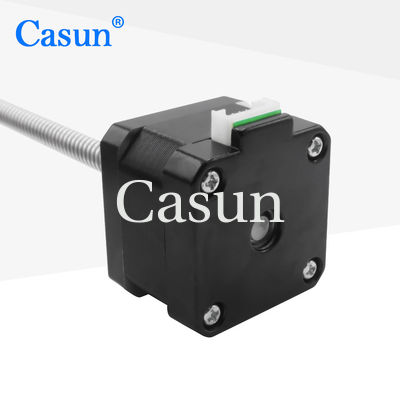

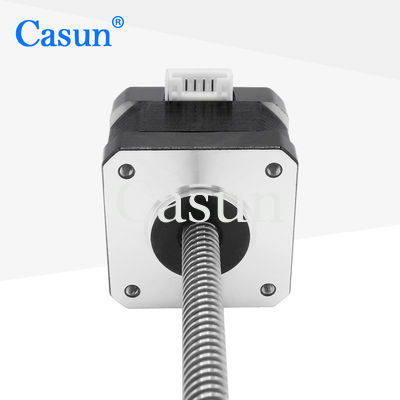

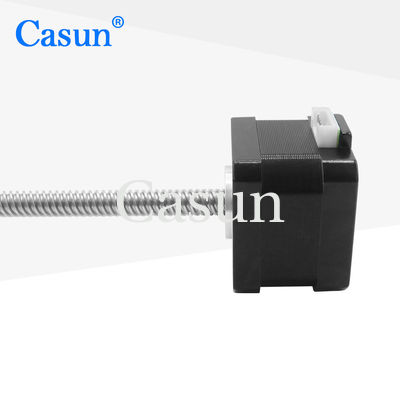

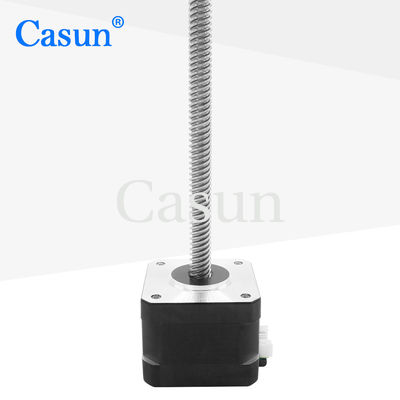

Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای
  • Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای
  • Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای
  • Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای
  • Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای
  • Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای

Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای

محل منبع چین
نام تجاری Casun
گواهی CE,ROHS,ISO
شماره مدل 42SHD0003-200NKH
جزئیات محصول
رنگ:
سیاه
جاری:
0.4 آمپر
نگه داشتن گشتاور:
280mN.m
برجسته:

موتور پله ای Tr8*8 NEMA 17

,

موتور پله ای NEMA 17

,

280 mN.M

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 کامپیوتر
جزئیات بسته بندی
کارتن: 38x29xc14 متر
زمان تحویل
7-15 روز
شرایط پرداخت
D/A، T/T، L/C، D/P
قابلیت ارائه
40000+PCS+ماه
توضیحات محصول

موتور پله ای توپ NEMA17 با گشتاور نگهدارنده پیچ سربی 280mN.m 0.2kg tr8*8 برای CNC

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.



امکانات:

  • نسخه های دوقطبی یا تک قطبی موجود است

  • ساخت استپر هیبریدی

  • موجود در نسخه های تک یا دو شفت

  • CE و RoHS تایید شده است

  • سفارشی سازی در صورت درخواست

ابعاد

Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای 0







مشخصات موتور



فرشته قدم



1.8 درجه

اندازه فریم



42 میلی متر

تعداد فاز



2 فاز

جریان رتبه بندی شده



0.4 آمپر

نگه داشتن گشتاور



280 mN.m

مقاومت



30 اهم

اندوکتانس



37mH

اینرسی روتور



38 گرم - سانتی متر مربع

وزن موتور



0.2 کیلوگرم

پیچ سرب



Tr8X8

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N







منحنی های گشتاور





مدل های فرعی



مدل نگه داشتن گشتاور زاویه گام طول موتور نوع شفت جریان رتبه بندی شده
42SHD4950 0.13 نیوتن متر 1.8 درجه 20 میلی متر شفت D-20 میلی متر 1.0A
42SHD4003 0.26 نیوتن متر 1.8 درجه 34 میلی متر شفت D-20 میلی متر 0.4A
42SHD0261 0.45 نیوتن متر 1.8 درجه 40 میلی متر شفت D-20 میلی متر 1.68A
42SHD4425 0.59 نیوتن متر 1.8 درجه 48 میلی متر شفت D-24 میلی متر 2.0A
42SHD4813 0.8 نیوتن متر 1.8 درجه 60 میلی متر شفت D-24 میلی متر 2.1A





طول بدن قطر پیچ گام صدا طول پیچ
20 میلی متر

34 میلی متر

40 میلی متر

48 میلی متر

60 میلی متر


5 2 20-1000 میلی متر
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



دانلود







اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم


محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای 1 Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای 2 Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای 3 Tr8*8 280mN.M NEMA 17 Stepper Motor With Lead Screw 0.2kg بال اسکرو موتور پله ای 4





لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
