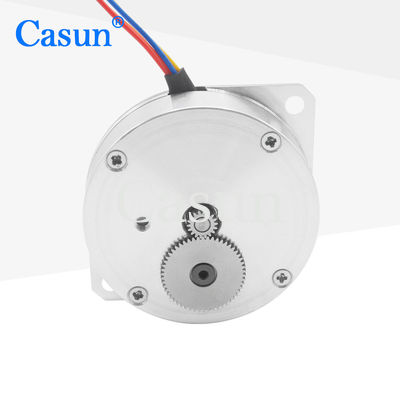

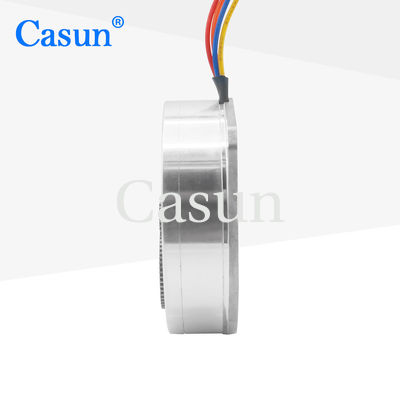

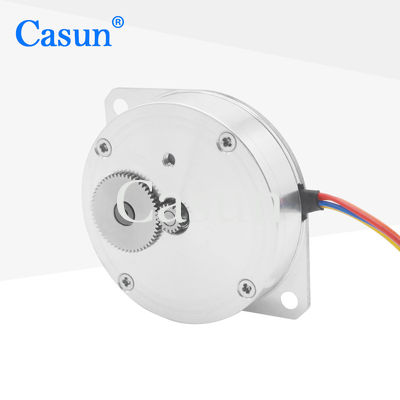

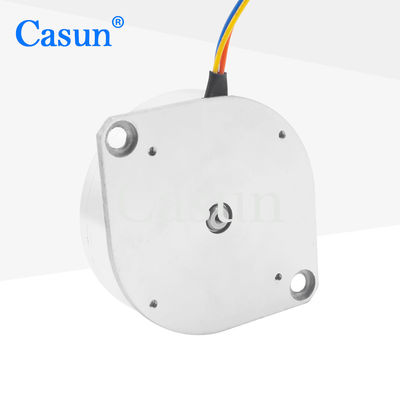

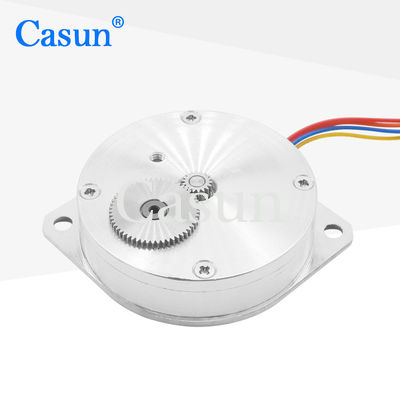

موتور پله ای پنکیک Casun 52mN.M 1.8 درجه 2.5V هیبریدی پله موتور CE

موتور پله ای پنکیک Casun 52mN.M 1.8 درجه 2.5V هیبریدی پله موتور CE

نام تجاری:	Casun
شماره مدل:	46SHY4401-2A1
مقدار تولیدی:	1 عدد
قیمت:	$13.8-15.38
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

زاویه پله:

1.8 درجه

فاز:

ولتاژ نامی:

2.5 ولت

جریان فعلی:

نگه داشتن گشتاور:

52mN.m

گشتاور بازدارنده:

8mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

52mN.M موتور پنج کیک,موتور مرحله ای پنکیک کاسون,2.5 ولت موتور تک مرحله ای هیبریدی

Casun Pancake Stepper Motor

2.5V Hybrid Stepping Motor

توضیحات محصول

Casun 52mN.m Pancake Stepper Motor 1.8 درجه 2.5V موتور هایبریدی با تایید CE

سری موتور های هیبریدی قدم به قدم در اندازه های مختلف تورک قدرتمندی را ارائه می دهند.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۴۶ میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.0 آمپر
تورک نگهدارنده	52 mN.m
مقاومت	2.5 om
استحکام	1.7mH
بی وقفه ی روتور	7 گرم-سم2
وزن موتور	0.1 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

شماره مدل	زاویه گام ((°)	ولتاژ نامی ((V))	جریان نامینی (A)	مقاومت فاز ((Ω)	حثیت فاز (mH)	تورک نگهدارنده (Kg.cm)	تورک بازدارنده ((g.cm Max)	بی وقفه روتور (g.cm2)	طول موتور (ملی متر)	وزن موتور ((کیلوگرم)
46SHY4001-3A	1.8°	3.2V	1A	3.2 اوم	2.7mH	100mNm	8mNm	11	46	0.1
46SHY4001-13S	1.8°	3.2V	1A	3.2 اوم	2.7mH	100mNm	8mNm	11	46	0.1
46SHY4302-3A2-2	1.8°	1.64 ولت	2A	0.82 اوم	1mH	190mN.m	12mN.m	18	46	0.2
46SHY4003-4AL1-1	1.8°	2.8 ولت	1A	2.8 اوم	2.4mH	90mN.m	8mNm	11	46	0.1
46SHY4001-3AL1-1	1.8°	3.2V	1A	3.2 اوم	2.7mH	100mNm	8mNm	11	46	0.1
46SHY4401-2A1	1.8°	2.5 ولت	1A	2.5 اوم	1.7mH	۵۲ میلی متر	8mNm	7	46	0.1

مدل	طول موتور	جریان	تورک نگهدارنده

P28SHD4611	9.5 میلی متر	0.5A	16mNm

P28SHD4701	10.6 میلی متر	0.5A	20 میلی متر

P28SHD4750	13 تا 15 میلی متر	0.5A	25 میلی متر

P28SHD4950	17.9mm	0.5A	35mN.m

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

سوالات عمومی

1ما کی هستیم؟

ما در گوانگدونگ، چین مستقر شده ایم، از سال 2011 شروع به فروش به بازار داخلی ((63.00٪) ، اروپای غربی ((12.00٪) ، آمریکای شمالی ((9.00٪) ، آسیا شرقی ((8.00٪) ، شمال اروپا ((2.00٪) ، اروپای شرقی ((00.00٪) ،جنوب شرق آسیا ((00.00٪ ، اقیانوسیه ((00.00٪ ، خاورمیانه ((00.00٪ ، جنوب اروپا ((00.00٪ ، جنوب آسیا ((00.00٪) ، در کل حدود 51-100 نفر در دفتر ما وجود دارد.

2چطور ميتونيم کيفيت رو تضمين کنيم؟

همیشه قبل از تولید انبوه یک نمونه از قبل از تولید انبوه؛

همیشه قبل از حمل، بازرسی نهایی انجام شود.

3از ما چي مي توني بخري؟

موتور مرحله ای، موتور BLDC

4. چرا باید از ما بخری نه از تامین کنندگان دیگر؟

ما در تولید و فروش موتورهای مرحله ای برای بیش از 11 سال تخصص داریم.

5چه خدماتی می تونیم ارائه بدیم؟

شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، تحویل سریع؛

ارز پرداخت پذیرفته شده:USD،CNY؛

نوع پرداخت پذیرفته شده: T/T،L/C،D/P D/A،PayPal

زبان صحبت شده: انگلیسی، چینی، ژاپنی

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.
