محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 57SHD0408-160NT |

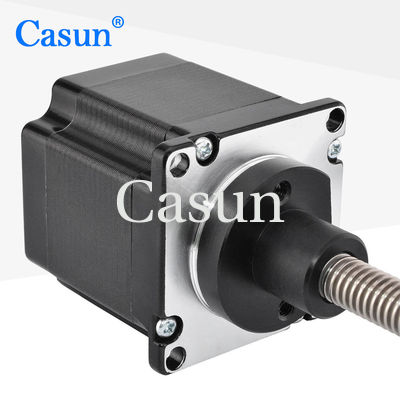

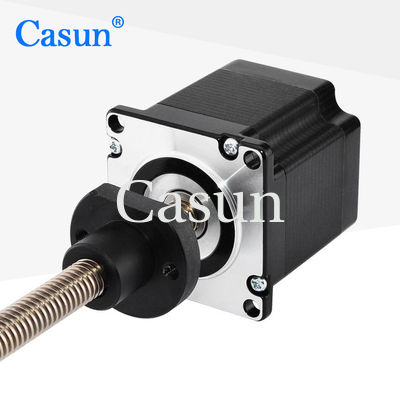

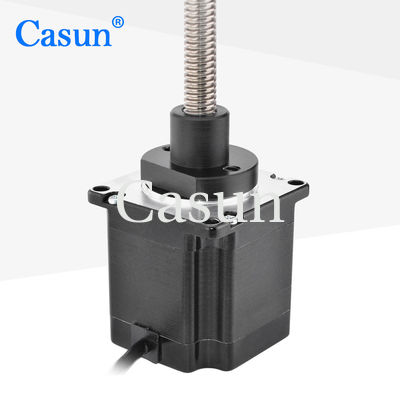

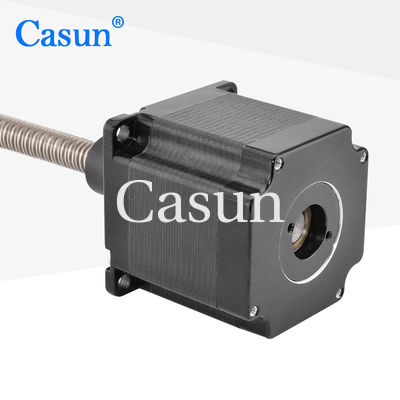

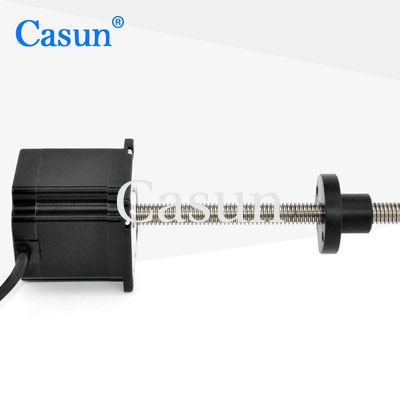

ساختار درایو پیچ موتور پله ای 57 پیچ می تواند حرکت موتور را تثبیت کند، احتمال لرزش و رزونانس موتور را کاهش دهد و پایداری سیستم کنترل را بهبود بخشد.
با درایور میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح گام بالاتر استفاده کنید.
امکانات:
پله فرشته |
1.8 درجه |
اندازه فریم |
57 میلی متر |
تعداد فاز |
2 فاز |
جریان رتبه بندی شده |
2.8 A |
نگه داشتن گشتاور |
1000 mN.m |
مقاومت |
1.2 اهم |
اندوکتانس |
4.2 mH |
اینرسی روتور |
260 گرم در سانتی متر مربع |
وزن موتور |
0.8 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)
پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)
حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)
حداکثرنیروی محوری): 10N
طول بدن
|
قطر پیچ | گام صدا | طول پیچ |
41 میلی متر
54 میلی متر
76 میلی متر
83 میلی متر
100 میلی متر |
8 | 1 | 20 تا 1000 متر |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
