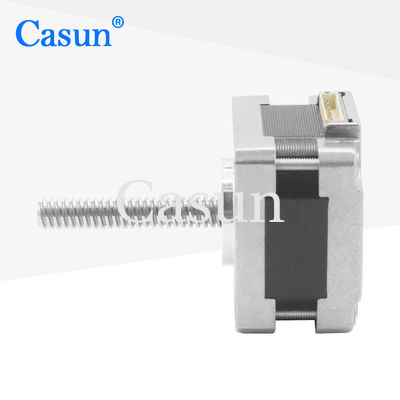

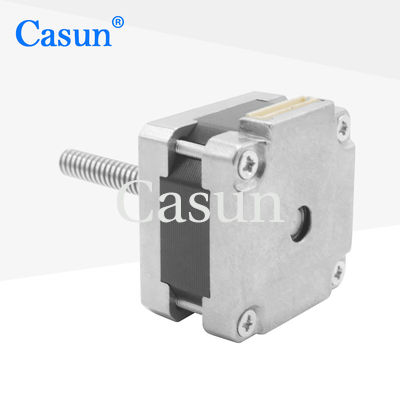

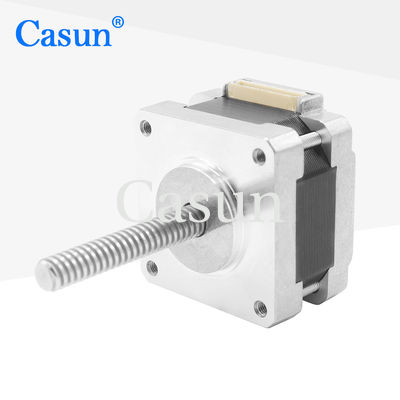

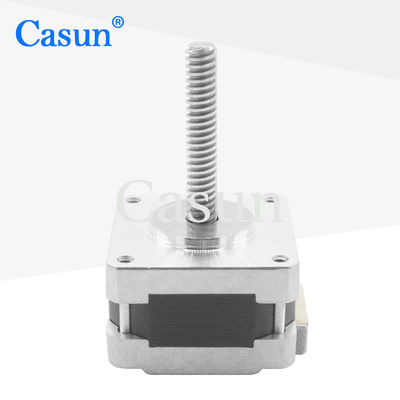

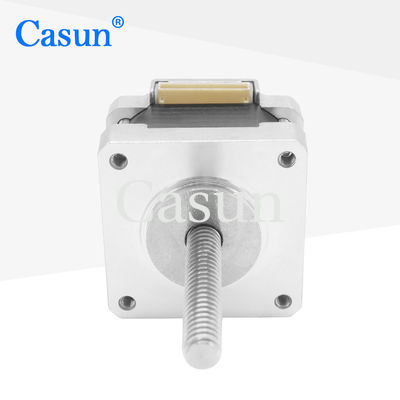

موتور پله‌ای 25 میلی‌متری 12 ولت NEMA 16 با موتور پله‌ای سربدار 4 فاز

موتور پله‌ای 25 میلی‌متری 12 ولت NEMA 16 با موتور پله‌ای سربدار 4 فاز

نام تجاری:	Casun
شماره مدل:	39SHD0609-40N
مقدار تولیدی:	1 عدد
قیمت:	$9.68-$14
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

120mN.m

فعلی:

0.28A

طول موتور:

25 میلی متر

شفت:

شفت پیچ 40 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور 25 میلی متری اسپیپر

موتور 12 ولت و 16 ولت

موتور مرحله ای 4 فاز

توضیحات محصول

موتور پله‌ای 25 میلی‌متری 12 ولت NEMA 16 با پیچ سربی موتور پله‌ای اسیر 4 فاز

موتور پله‌ای با پیچ درایو خارجی 39 میلی‌متری، دقت بالا، عمر طولانی، مصرف انرژی کم، گشتاور زیاد، مشخصات معکوس عالی و نصب آسان را ارائه می‌دهد. به طور گسترده در تجهیزات اتوماسیون، دستگاه‌های پزشکی، ماشین‌آلات چاپ، ماشین‌آلات نساجی و سایر کاربردهای صنعتی استفاده می‌شود.

ویژگی‌های کلیدی

در نسخه‌های تک‌قطبی یا دوقطبی موجود است
ساختار هیبریدی استپر موتور
متخصص در راه‌حل‌های حرفه‌ای سیستم انتقال قدرت
12 سال سابقه در چین با بیش از 800 مشتری خدمت‌رسانی شده
مشاوره مهندسی ظرف 48 ساعت

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	39 میلی‌متر
تعداد فاز	4 فاز
جریان نامی	0.28 آمپر
گشتاور نگهدارنده	120 میلی‌نیوتن متر
مقاومت	44 اهم
اندوکتانس	20 میلی‌هانری
اینرسی روتور	15 گرم سانتی‌متر مربع
وزن موتور	0.17 کیلوگرم
تعداد سیم‌ها	6
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرمی)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرمی)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

زیرمدل‌های موجود

طول بدنه	20 میلی‌متر، 22 میلی‌متر، 23 میلی‌متر، 25 میلی‌متر، 29 میلی‌متر، 30 میلی‌متر، 34 میلی‌متر، 38 میلی‌متر، 48 میلی‌متر
قطر پیچ	5 میلی‌متر، 6 میلی‌متر، 6.5 میلی‌متر، 8 میلی‌متر، M5
گام	1 میلی‌متر، 3 میلی‌متر، 0.8 میلی‌متر، 1.6 میلی‌متر
طول پیچ	20 میلی‌متر تا 1000 میلی‌متر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل موارد زیر است اما محدود به آن‌ها نیست: شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر.

انکودر

ترمز

گیربکس

شفت

لطفاً روی دکمه زیر کلیک کنید تا الزامات خود را به ما بگویید و قیمت سفارشی دریافت کنید.
