نور بالا:

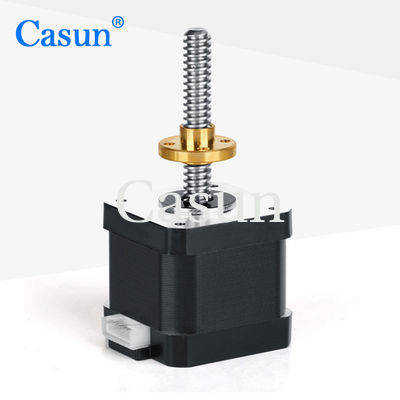

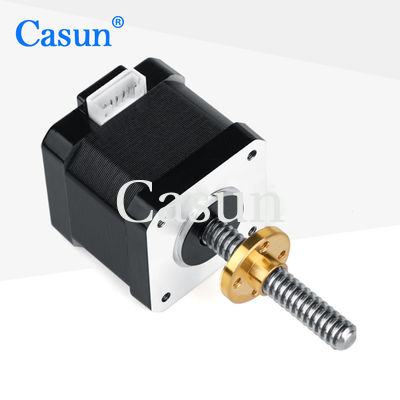

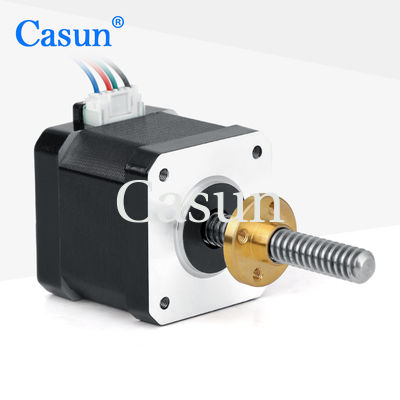

Casun Linear 34mm NEMA 17, Casun Stepper Motor with Lead Screw, 6.4V 1.28A NEMA 17
, Casun Stepper Motor With Lead Screw
, 6.4V 1.28A NEMA 17
موتور پله ای 34 میلی متری خطی Casun NEMA 17 با پیچ سرب 42 میلی متری 6.4 ولت 1.28 آمپر
نما 17 موتور پله ای در بند 34 میلی متری سربی اسکرو پله ای 42 میلی متری خطی استپ موتور برای چاپگر سه بعدی
سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.
برای کاهش لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.
امکانات:
-
نسخه های دوقطبی یا تک قطبی موجود است
-
ساخت استپر هیبریدی
-
موجود در نسخه های تک یا دو شفت
-
CE و RoHS تایید شده است
-
سفارشی سازی در صورت درخواست
مشخصات موتور
|
فرشته قدم
|
1.8 درجه
|
|
اندازه فریم
|
42 میلی متر
|
|
تعداد فاز
|
2 فاز
|
|
جریان رتبه بندی شده
|
1.28A
|
|
نگه داشتن گشتاور
|
300 mN.m
|
|
مقاومت
|
5.0 میلی متر
|
|
اندوکتانس
|
6.2 میلی ساعت
|
|
اینرسی روتور
|
38 گرم در سانتی متر مربع
|
|
وزن موتور
|
0.22 کیلوگرم
|
|
پیچ سرب
|
Tr8X1
|
|
ارتباط
|
دوقطبی
|
مشخصات عملیاتی
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)
پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)
حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)
حداکثرنیروی محوری): 10N
منحنی های گشتاور
مدل های فرعی
| مدل |
نگه داشتن گشتاور |
زاویه گام |
طول موتور |
نوع شفت |
جریان رتبه بندی شده |
| 42SHD4950 |
0.13 نیوتن متر |
1.8 درجه |
20 میلی متر |
شفت D-20 میلی متر |
1.0A |
| 42SHD4003 |
0.26 نیوتن متر |
1.8 درجه |
34 میلی متر |
شفت D-20 میلی متر |
0.4A |
| 42SHD0261 |
0.45 نیوتن متر |
1.8 درجه |
40 میلی متر |
شفت D-20 میلی متر |
1.68A |
| 42SHD4425 |
0.59 نیوتن متر |
1.8 درجه |
48 میلی متر |
شفت D-24 میلی متر |
2.0A |
| 42SHD4813 |
0.8 نیوتن متر |
1.8 درجه |
60 میلی متر |
شفت D-24 میلی متر |
2.1A |
| طول بدن |
قطر پیچ |
گام صدا |
طول پیچ |
20 میلی متر
34 میلی متر
40 میلی متر
48 میلی متر
60 میلی متر
|
5 |
2 |
20-1000 میلی متر |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
دانلود
اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،
ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم
محتوای سفارشی شامل شفتهای خاص، پارامترهای سیمپیچ، ابعاد نصب، سیمهای سرب با الزامات خاص، اتصالدهندهها و غیره است.
سوالات متداول
1. ما کی هستیم؟
ما در گوانگدونگ، چین مستقر هستیم، از سال 2011 شروع می کنیم، فروش به بازار داخلی (63.00٪)، اروپای غربی (12.00٪)، آمریکای شمالی (9.00٪)، آسیای شرقی (8.00٪)، اروپای شمالی (2.00٪)، شرق اروپا (00.00%)، آسیای جنوب شرقی (00.00%)، اقیانوسیه (00.00%)، شرق میانه (00.00%)، اروپای جنوبی (00.00%)، آسیای جنوبی (00.00%).در مجموع حدود 51-100 نفر در دفتر ما هستند.
2. چگونه می توانیم کیفیت را تضمین کنیم؟
همیشه یک نمونه پیش تولید قبل از تولید انبوه؛
همیشه بازرسی نهایی قبل از حمل و نقل؛
3. چه چیزی می توانید از ما بخرید؟
موتور پله ای، موتور BLDC
4. چرا باید از ما خرید کنید نه از تامین کنندگان دیگر؟
ما بیش از 11 سال است که در تولید و فروش موتورهای پله ای تخصص داریم.
5. چه خدماتی می توانیم ارائه دهیم؟
شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، تحویل اکسپرس.
ارز پرداخت پذیرفته شده: USD, CNY;
نوع پرداخت پذیرفته شده: T/T، L/C، D/PD/A،، PayPal.
زبان صحبت: انگلیسی، چینی، ژاپنی
گزینه ها:
رمزگذار |ترمز |گیربکس |شفت
