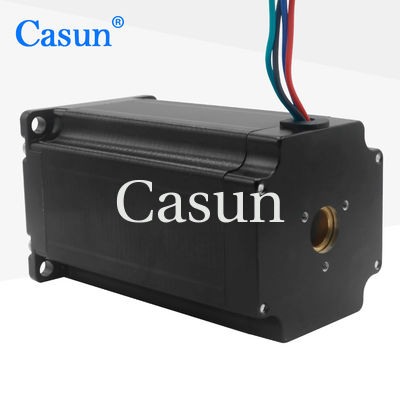

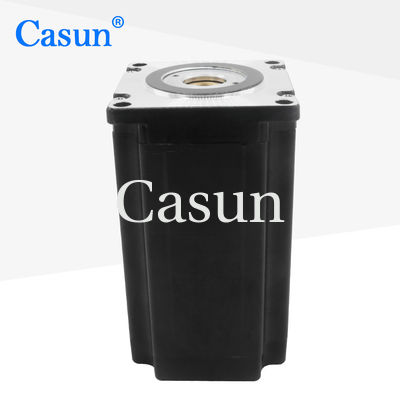

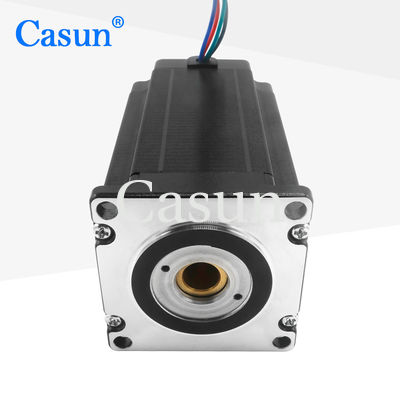

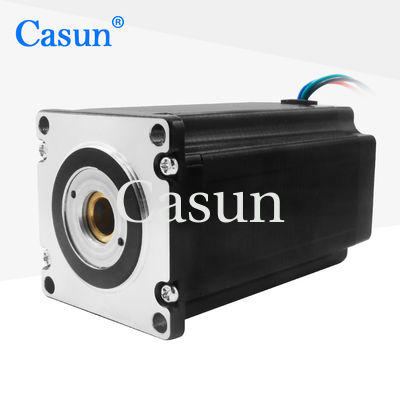

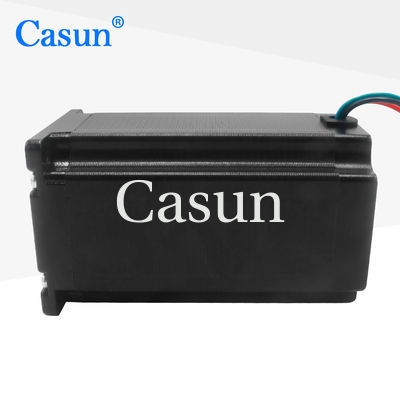

DC Linear NEMA 23 Non Captive Stepper Motor 100mm 4.5A 57SHD4935-KH for Automation Home

DC Linear NEMA 23 Non Captive Stepper Motor 100mm 4.5A 57SHD4935-KH for Automation Home

نام تجاری:	Casun
شماره مدل:	57SHD4935-KH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$3.14-$5
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

3000mN.m

جاری:

طول موتور:

100 میلی متر

هیچ یک

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور پله ای غیر اسیر 57SHD4935-KH

موتور پله ای غیر اسیر 100 میلی متری

توضیحات محصول

سری موتورهای پله ای هیبریدی 57 میلی متری در طیف وسیعی از اندازه ها عرضه می شود و گشتاور نگهدارنده قوی را فراهم می کند.

برای کاهش لرزش و ایجاد وضوح گام بیشتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه استاندارد را انتخاب کنید یا یک نسخه پیکربندی شده خاص را درخواست کنید.

امکانات:

هم گشتاور بالا و هم دقت
برای تجهیزات صنعتی الکترونیکی و تجهیزات صنعتی با تکنولوژی بالا
ظرف 48 ساعت، یکی از مهندسان ما با بهترین گزینه با شما تماس خواهد گرفت
متخصص در راه حل های پیشرانه حرفه ای
گشتاور بالا و دقت بالا

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	57 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	4.5 A
نگه داشتن گشتاور	3000 mN.m
مقاومت	1.3 اهم
اندوکتانس	6.0 mH
اینرسی روتور	650 گرم در سانتی متر مربع
وزن موتور	1 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

ظاهر

DC Linear NEMA 23 Non Captive Stepper Motor 100mm 4.5A 57SHD4935-KH for Automation Home 0

ابعاد

DC Linear NEMA 23 Non Captive Stepper Motor 100mm 4.5A 57SHD4935-KH for Automation Home 1

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول	تینوع شفت	جریان رتبه بندی شده
57SHD4013-21B	0.6 نیوتن متر	1.8 درجه	41 میلی متر	شفت D-21 میلی متر	1.0A
57SHD4415-21B	1.1 نیوتن متر	1.8 درجه	54 میلی متر	شفت D-21 میلی متر	3.0A
57SHD4816-21B	2.0 نیوتن متر	1.8 درجه	76 میلی متر	شفت D-21 میلی متر	3.0A
57SHD4913-21B	2.5 نیوتن متر	1.8 درجه	83 میلی متر	شفت D-21 میلی متر	3.0A
57SHD4934-20B	3.0 نیوتن متر	1.8 درجه	100 میلی متر	شفت D-20 میلی متر	3.0A

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:

رمزگذار	ترمز	گیربکس	شفت

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
