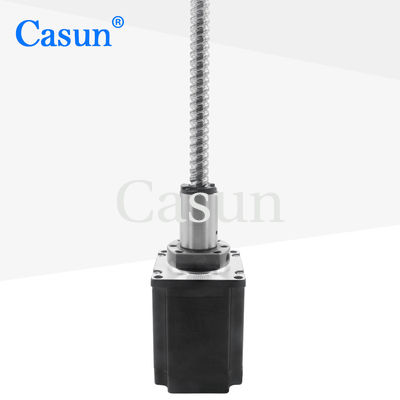

محرک خطی هیبریدی 3A نما 23 2.85 ولت بال اسکرو موتور 575776 میلی متر

محرک خطی هیبریدی 3A نما 23 2.85 ولت بال اسکرو موتور 575776 میلی متر

نام تجاری:	Casun
شماره مدل:	57SHD4816-201GHH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$100-$102
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

نگه داشتن گشتاور:

2000mN.m

زاویه پله:

1.8 درجه

فاز:

ولتاژ محاسبه شده:

2.85 ولت

نرخ جریان:

گشتاور بازدارنده:

70mN.m

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور پله ای بال اسکرو 2.85 ولت

استپر موتور بال اسکرو نما 23

استپر موتور بال اسکرو هیبریدی

توضیحات محصول

کاسون 3A نما 23 2.85 ولت بال اسکرو استپر موتور هیبریدی خطی عملگر 57*57*76mm

نما 23 بال اسکرو خارجی خطی استپر موتور 2000mNm 4.0A 76mm قطر 24mm طول سرب 201mm برای سه بعدی

سری 42 میلی متری هیبریدی استپر موتور گشتاور نگهدارنده قدرتمندی را در اندازه های مختلف ارائه می دهد.

با درایور میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح گام بالاتر استفاده کنید.

یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
موجود در نسخه های تک یا دو شفت
CE و RoHS تایید شده است
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	3A
نگه داشتن گشتاور	2000 mN.m
مقاومت	0.95 اهم
اندوکتانس	3.6mH
اینرسی روتور	460 گرم - سانتی متر مربع
وزن موتور	1.4 کیلوگرم
پیچ سرب	SPS01210-2.8
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

طول بدن	قطر پیچ	گام صدا	طول پیچ
20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	5	2	20-1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

محرک خطی هیبریدی 3A نما 23 2.85 ولت بال اسکرو موتور 57*57*76 میلی متر 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
