موتور پله ای نما 23 خطی 3A با 4 پیچ سربی 2 فاز

موتور پله ای نما 23 خطی 3A با 4 پیچ سربی 2 فاز

نام تجاری:	Casun
شماره مدل:	57SHD4429-120NT
مقدار تولیدی:	1 عدد
قیمت:	$9.68-$14
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

1260mN.m

فعلی:

طول موتور:

54 میلی متر

شفت:

شفت پیچ 120 میلی متر طول

فاز:

ولتاژ نامی:

3.3 ولت

گشتاور بازدارنده:

40mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور خطی Nema 23

موتور پله ای نما 23

توضیحات محصول

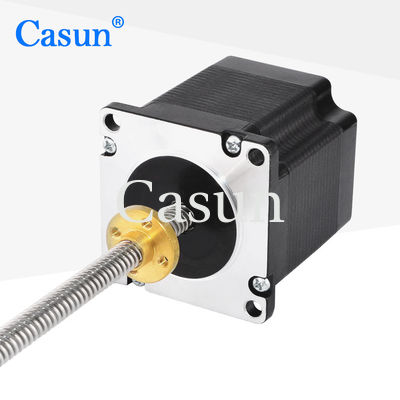

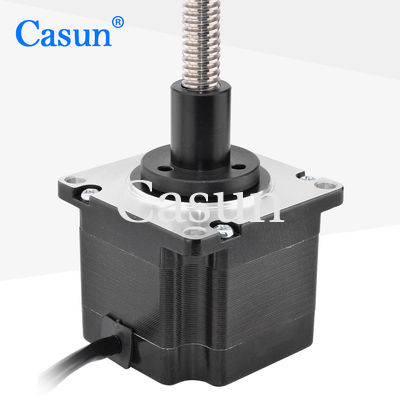

موتور پله‌ای خطی Nema 23 با پیچ سربی 4 میلی‌متری captive دو فاز

موتور پله‌ای خطی Casun Nema 23 با پیچ سربی 4 میلی‌متری captive 3A 57×57 میلی‌متری

موتور پله‌ای captive NEMA 23 با ابعاد 57×57×54 میلی‌متر، 3A، 1.26 نیوتن‌متر با گواهینامه CE. سری موتورهای پله‌ای هیبریدی 57 میلی‌متری، گشتاور نگه‌دارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهند. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، از درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست دهید.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار موتور پله‌ای هیبریدی
موجود در نسخه‌های شفت تکی یا دوتایی
تأیید شده توسط CE و RoHS
پشتیبانی مهندسی ظرف 48 ساعت در دسترس است

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	3 آمپر
گشتاور نگه‌دارنده	1260 میلی‌نیوتن‌متر
مقاومت	1.1 اهم
اندوکتانس	3 میلی‌هانری
اینرسی روتور	260 گرم بر سانتی‌متر مربع
وزن موتور	0.75 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 میلی‌متر (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 میلی‌متر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

زیرمدل‌های موجود

طول بدنه	قطر پیچ	گام	طول پیچ
41 میلی‌متر، 54 میلی‌متر، 76 میلی‌متر، 83 میلی‌متر، 100 میلی‌متر	8 میلی‌متر	1 میلی‌متر	20-1000 میلی‌متر
	2 میلی‌متر، 4 میلی‌متر، 8 میلی‌متر، 9.53 میلی‌متر	1.5875 میلی‌متر، 3.175 میلی‌متر، 25.4 میلی‌متر
	10 میلی‌متر	2 میلی‌متر، 4 میلی‌متر، 10 میلی‌متر، 20 میلی‌متر
	12 میلی‌متر	4 میلی‌متر
	15 میلی‌متر	4 میلی‌متر، 8 میلی‌متر

سفارشی‌سازی موجود است

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

سوالات متداول

1. ما چه کسانی هستیم؟

ما در گوانگدونگ، چین مستقر هستیم و از سال 2011 شروع به کار کرده‌ایم. ما به بازار داخلی (63.00%)، اروپای غربی (12.00%)، آمریکای شمالی (9.00%)، شرق آسیا (8.00%)، اروپای شمالی (2.00%) و سایر بازارهای جهانی فروش داریم. حدود 51-100 نفر در دفتر ما مشغول به کار هستند.

2. چگونه می‌توانیم کیفیت را تضمین کنیم؟

همیشه یک نمونه پیش از تولید قبل از تولید انبوه؛ همیشه بازرسی نهایی قبل از حمل و نقل.

3. چه چیزی را می‌توانید از ما بخرید؟

موتور پله‌ای، موتور BLDC

4. چرا باید از ما خرید کنید نه از تامین‌کنندگان دیگر؟

ما بیش از 11 سال است که در تولید و فروش موتورهای پله‌ای تخصص داریم.

5. چه خدماتی می‌توانیم ارائه دهیم؟

شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، تحویل اکسپرس؛ ارز پرداخت پذیرفته شده: USD، CNY؛ نوع پرداخت پذیرفته شده: T/T، L/C، D/P D/A، PayPal؛ زبان صحبت شده: انگلیسی، چینی، ژاپنی

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
