موتور پله ای پیچ سربی
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | B20SHD4353-C38L |

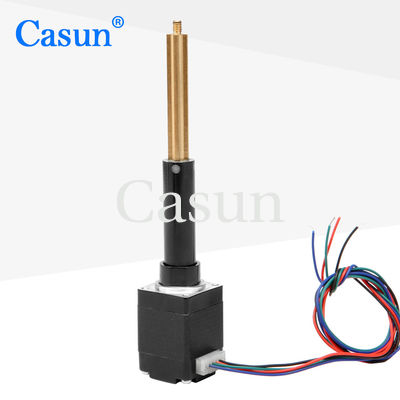

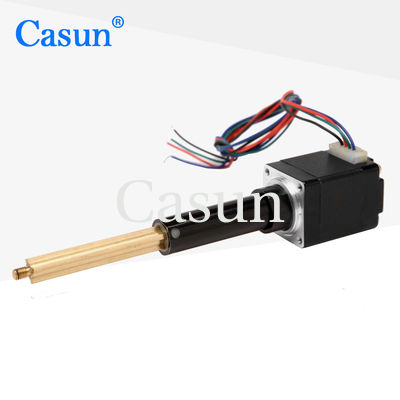

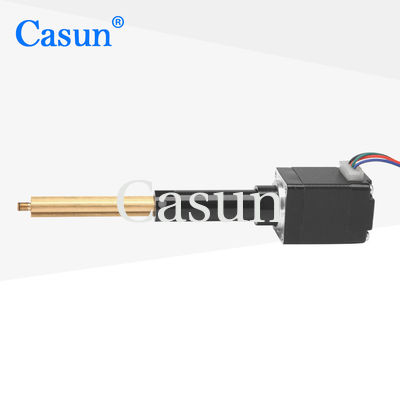

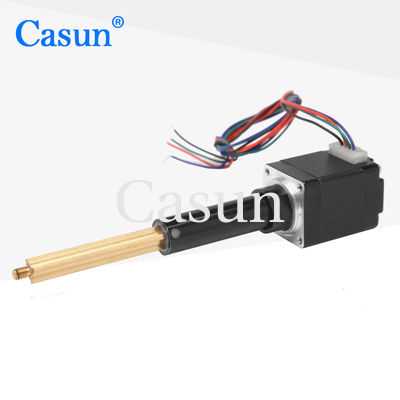

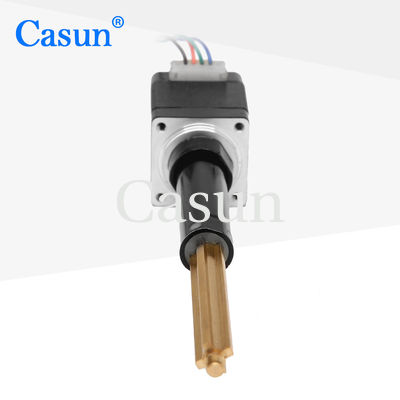

Casun موتور گام خطی NEMA 11 پیچ مارپیچ 38.1mm موتور گام با پیچ سرب برای توزیع کننده
Nema 11 موتور خطی گام بردار 5.28Vdc 0.24Amp 0.5kg در 600pps 0.1kg موتور خطی گام بردار برای توزیع کننده
NEMA17 موتور مرحله ای توپ با پیچ سرب که چرخش را نگه می دارد 280mN.m 0.2kg tr8*8 برای CNC
42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است.
استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.
یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.
ویژگی ها:
|
فرشته نايب
|
1.8 درجه |
|
اندازه قاب
|
28 میلی متر |
|
تعداد فاز
|
مرحله 2 |
|
جریان نامی
|
0.24 آمپر |
|
تورک نگهدارنده
|
0.5 کیلوگرم در 600pps |
|
مقاومت
|
۲۲ اوم |
|
استحکام
|
6.0mH |
|
بی وقفه ی روتور
|
2g-cm2 |
|
وزن موتور
|
0.1 کیلوگرم |
|
پیچ سرب
|
Tr3.5X4 |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
بازي شعاعي شفت:0.02 حداکثر (450g بار)
بازي محوري گره:0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی: 28N (20mm از فلنج)
حداکثر نیروی محوری: 10N
| مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
| 42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
| طول بدن | قطر پیچ | ارتفاع | طول پیچ | ||
| 20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
5 | 2 | 20 تا 1000 میلی متر | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
