پیچ سرب موتور پله ای 14 خطی نما 14 Tr6.35 35 میلی متر برای تجهیزات اتوماسیون

پیچ سرب موتور پله ای 14 خطی نما 14 Tr6.35 35 میلی متر برای تجهیزات اتوماسیون

نام تجاری:	Casun
شماره مدل:	P35SHD4150-257T4
مقدار تولیدی:	1 عدد
قیمت:	$9.68-$16
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

ماژول پله ای Nema 14 غیر بسته,پیچ سرب موتور مرحله ای غیر اسیر

Non Captive Stepper Motor Lead Screw

توضیحات محصول

موتور خطی Casun Nema 14 Non Captive Lead Screw Stepper Motor 35x35x34mm Tr6.35 35mm برای تجهیزات اتوماسیون

Nema 14 موتور مرحله ای غیر اسیر 34mm Tr6.35 سرب پیچ گام 35mm خطی گام موتور

سری موتور های 35 میلی متری هیبریدی قدم به قدم در اندازه های مختلف تورک قدرتمندی را ارائه می دهند.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	35 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.0A
تورک نگهدارنده	190 mN.m
مقاومت	3.5 هوم
استحکام	3.6 mH
بی وقفه ی روتور	20 گرام-سم2
وزن موتور	0.18 کیلوگرم

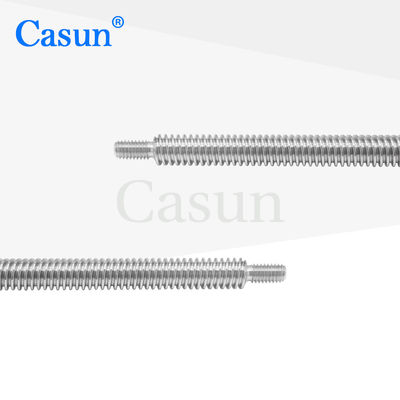

پیچ سرب	Tr6.35X2.4384
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	استp زاویه	طول	نوع شفت	جریان نامی
35SHD0307-20	80mN	1.8°	20 میلی متر	شفت گرد 20 میلی متر	0.4A
35SHD0001-20	100mNm	1.8°	۲۶ میلی متر	شفت گرد 20 میلی متر	0.4A
35SHD0102-20B	150mN.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.75A
35SHD0801-20B	280mN.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	0.5A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۲۶ میلی متر ۳۴ میلی متر ۴۰ میلی متر 50 میلی متر	5	2	20 تا 1000 میلی متر
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

پیچ سرب موتور پله ای 14 خطی نما 14 Tr6.35 35 میلی متر برای تجهیزات اتوماسیون 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
