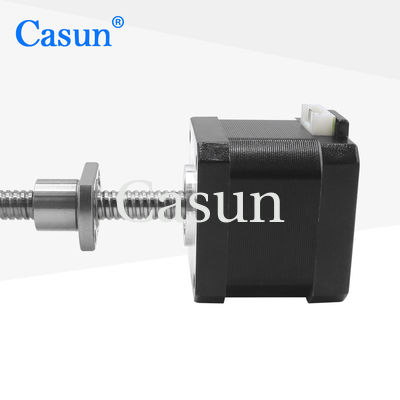

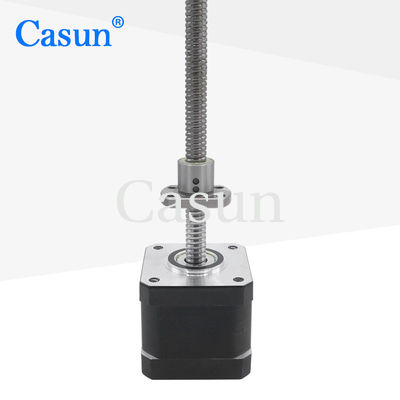

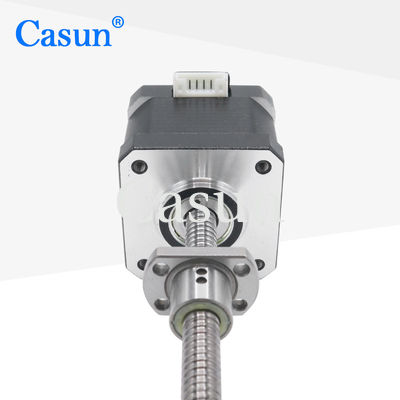

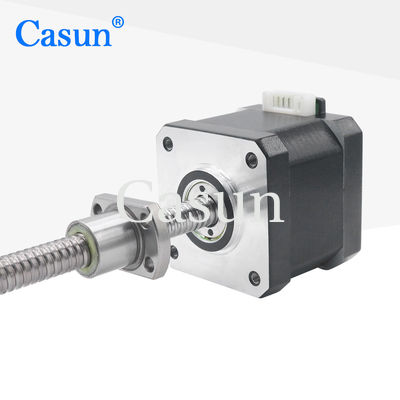

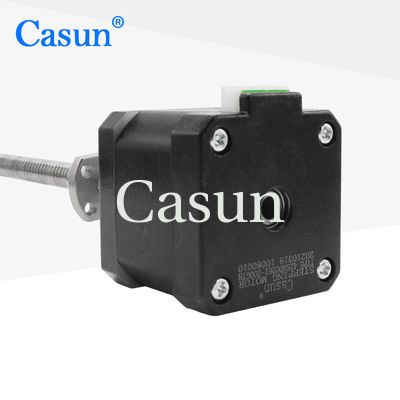

پیچ سرب موتور پله ای خطی NEMA 17 Tr8*2 40mm بدنه 0.45N.M برای اتوماسیون صنعتی

پیچ سرب موتور پله ای خطی NEMA 17 Tr8*2 40mm بدنه 0.45N.M برای اتوماسیون صنعتی

نام تجاری:	Casun
شماره مدل:	42SHD0261-200GTH
مقدار تولیدی:	1 عدد
قیمت:	$12-$12.8
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

بدن:

40 میلی متر

فعلی:

1.68 آمپر

نگه داشتن گشتاور:

450mN.m

شفت:

شفت بال اسکرو 200 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

پیچ سرب موتور خطی

پیچ سرب موتور مرحله ای NEMA 17

توضیحات محصول

موتور استپر خطی NEMA 17 با پیچ سربی Tr8*2، بدنه 40 میلی‌متری، 0.45 نیوتن‌متر برای اتوماسیون صنعتی

مرور کلی محصول

پیچ توپی دارای مقاومت اصطکاک کمتر و راندمان بالاتر است که به موتور استپر اجازه می‌دهد با سرعت‌های بالاتر کار کند. ساختار هدایت شونده با توپ، حرکت روان و افت اصطکاک کم را فراهم می‌کند.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار استپر هیبریدی
مهندسان ما ظرف 48 ساعت با شما تماس خواهند گرفت تا راه‌حل بهینه را ارائه دهند
تأیید شده توسط CE و RoHS
خرید شما با گارانتی ده ساله پشتیبانی می‌شود و اطمینان کامل را تضمین می‌کند

ابعاد

مشخصات موتور

مشخصات	مقدار
زاویه گام	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	1.68 آمپر
گشتاور نگهدارنده	450 میلی‌نیوتن‌متر
مقاومت	1.95 اهم
اندوکتانس	4.4 میلی‌هانری
اینرسی روتور	57 گرم-سانتی‌متر مربع
وزن موتور	0.3 کیلوگرم
پیچ سربی	Tr8X2
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم پیچ	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC به مدت 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن‌متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن‌متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن‌متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن‌متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن‌متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

دریافت قیمت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
