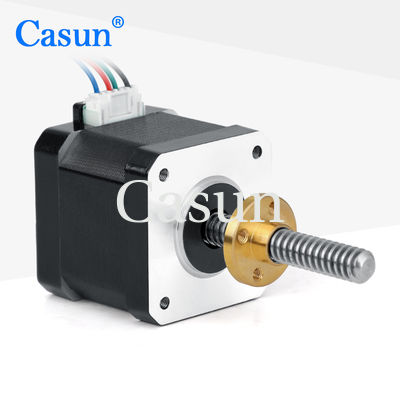

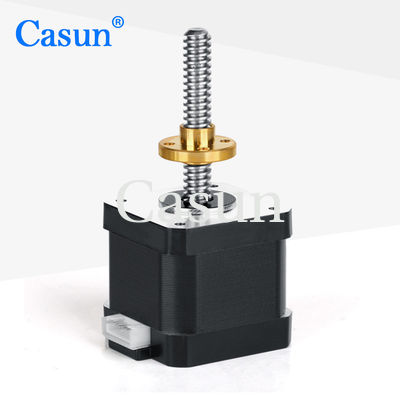

موتور پله ای هیبریدی 42x42mm کاسون خطی 42x42mm Tr8x8 برای ماشین فرز CNC

موتور پله ای هیبریدی 42x42mm کاسون خطی 42x42mm Tr8x8 برای ماشین فرز CNC

نام تجاری:	Casun
شماره مدل:	42shd4217-100nkl1
مقدار تولیدی:	1 عدد
قیمت:	$12-$18
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

1.5 آمپر

نگه داشتن گشتاور:

400mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور خطی هیبریدی Casun

موتور مرحله ای هیبریدی 42×42 میلی متری

توضیحات محصول

موتور استپر هیبریدی خطی کاسون 42x42 میلی‌متر Tr8x8 برای دستگاه فرز CNC

موتور استپر خطی کاسون 42x42 میلی‌متر Tr8x8 هیبریدی برای دستگاه فرز CNC. موتور استپر Nema17 با ابعاد قاب 42 میلی‌متر در 42 میلی‌متر و پیچ داخلی، گزینه‌ی دیگری برای دستگاه‌های فرز CNC و سایر کاربردهای کنترل حرکت دقیق است که نیاز به حرکت خطی دارند. این موتور دارای یک پیچ داخلی است که به صورت خطی حرکت می‌کند و موقعیت‌یابی دقیق و صحیحی را فراهم می‌آورد.

مانند سایر موتورهای سری موتور استپر هیبریدی 42 میلی‌متر، این موتور گشتاور نگهدارنده‌ی قدرتمندی را ارائه می‌دهد و می‌تواند با درایور میکرو استپینگ برای کاهش لرزش و دستیابی به رزولوشن استپ بالاتر استفاده شود. این سری در اندازه‌های مختلف موجود است و می‌تواند برای برآورده کردن نیازهای خاص شما سفارشی شود.

ویژگی‌ها

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار استپر هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه استپ	1.8 درجه
اندازه قاب	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	1.2 آمپر
گشتاور نگهدارنده	260 میلی‌نیوتن متر
مقاومت	2.5 اهم
اندوکتانس	3.3 میلی‌هانری
اینرسی روتور	38 گرم سانتی‌متر مربع
وزن موتور	0.2 کیلوگرم
پیچ سربی	Tr6.35X1
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصه
زاویه استپ	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم پیچ	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	0.02 حداکثر (بار 450 گرم)
لقی محوری شفت	0.08 حداکثر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

زیرمدل‌ها

مدل	گشتاور نگهدارنده	زاویه استپ	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

گزینه‌های سفارشی‌سازی

اگر گزینه‌های استاندارد موتور ما نیازهای خاص شما را برآورده نمی‌کنند، می‌توانیم راه‌حل‌های سفارشی برای رفع نیازهای شما ارائه دهیم. گزینه‌های سفارشی‌سازی ما شامل موارد زیر است، اما محدود به آن‌ها نیست:

شفت‌های ویژه: ما می‌توانیم قطر، طول، شکل و جنس شفت را برای برآورده کردن نیازهای شما سفارشی کنیم.
پارامترهای سیم‌پیچ: ما می‌توانیم پارامترهای سیم‌پیچ مانند تعداد قطب‌ها، گیج سیم و الگوی سیم‌پیچ را برای برآورده کردن نیازهای خاص شما سفارشی کنیم.
ابعاد نصب: ما می‌توانیم ابعاد نصب موتور را برای تناسب با محدودیت‌های فضایی برنامه شما تغییر دهیم.
سیم‌های سربی با الزامات ویژه: ما می‌توانیم طول، نوع و تعداد سیم‌های سربی را برای برآورده کردن نیازهای خاص شما سفارشی کنیم.
کانکتورها: ما می‌توانیم کانکتورها را روی موتور برای مطابقت با الزامات برنامه شما اضافه یا تغییر دهیم.

ما تیمی از مهندسان باتجربه داریم که می‌توانند با شما برای توسعه یک راه‌حل سفارشی که نیازها و الزامات خاص شما را برآورده کند، همکاری کنند. لطفاً برای بحث در مورد نیازهای سفارشی‌سازی خود با ما تماس بگیرید.
