موتور پله ای خطی خارجی Casun nema11 nme14 TR5X2 هیبریدی استپر موتور Captive برای تجهیزات زیبایی

موتور پله ای خطی خارجی Casun nema11 nme14 TR5X2 هیبریدی استپر موتور Captive برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	28SHD4209-76NT
مقدار تولیدی:	1 عدد
قیمت:	$9-$18
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.5 آمپر

نگه داشتن گشتاور:

90mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

Nme14 موتور خطی خطی خارجی

موتور خطی Casun Nema11

توضیحات محصول

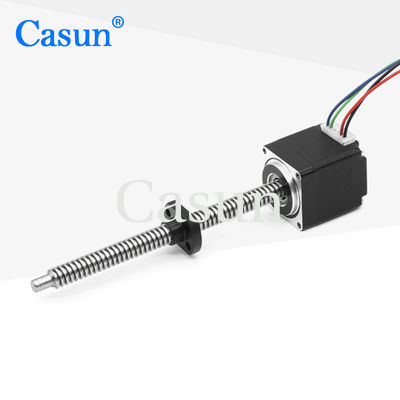

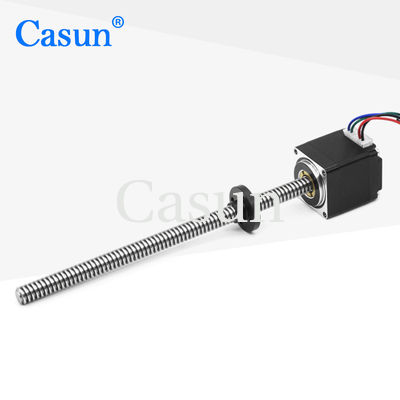

موتور استپر خطی خارجی Casun Nema11 Nme14 TR5X2 هیبریدی با پیچ داخلی برای تجهیزات زیبایی

موتور استپر Nema11 با اندازه فریم 28 میلی‌متر در 28 میلی‌متر و پیچ داخلی خطی برای دستگاه‌های زیبایی و سایر کاربردهای کنترل حرکت دقیق که نیاز به حرکت خطی دارند، طراحی شده است. این موتور دارای یک پیچ داخلی است که به صورت خطی حرکت می‌کند و موقعیت‌یابی دقیق و صحیحی را فراهم می‌آورد.

مانند سایر موتورهای سری موتور استپر هیبریدی 28 میلی‌متری، این موتور گشتاور نگهدارنده قدرتمندی را ارائه می‌دهد و می‌تواند با یک درایور میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح استپ بالاتر استفاده شود. این سری در اندازه‌های مختلف موجود است و می‌تواند برای برآورده کردن الزامات خاص سفارشی شود.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار استپر هیبریدی
موجود در نسخه‌های شفت تکی یا دوتایی
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه استپ	1.8 درجه
اندازه فریم	28 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	90 میلی‌نیوتن‌متر
مقاومت	- اهم
اندوکتانس	- میلی‌هانری
اینرسی روتور	- گرم بر سانتی‌متر مربع
وزن موتور	0.12 کیلوگرم
پیچ سربی	Tr5X2
اتصال	دوقطبی

مشخصات عملیاتی

زاویه استپ	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم روتور	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	0.02 حداکثر (بار 450 گرم)
لقی محوری شفت	0.08 حداکثر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه استپ	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن‌متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن‌متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن‌متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن‌متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن‌متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

اگر گزینه‌های استاندارد موتور ما نیازهای خاص شما را برآورده نمی‌کنند، ما می‌توانیم راه‌حل‌های سفارشی برای برآورده کردن نیازهای شما ارائه دهیم. گزینه‌های سفارشی‌سازی ما شامل موارد زیر است، اما محدود به آن‌ها نیست:

شفت‌های ویژه: قطر، طول، شکل و جنس شفت سفارشی
پارامترهای سیم‌پیچ: تعداد قطب، گیج سیم و الگوی سیم‌پیچ سفارشی
ابعاد نصب: ابعاد نصب موتور اصلاح شده
سیم‌های سربی با الزامات ویژه: طول، نوع و تعداد سفارشی
کانکتورها: کانکتورهای اضافه شده یا اصلاح شده برای مطابقت با الزامات برنامه

تیم مهندسی باتجربه ما می‌تواند با شما همکاری کند تا راه‌حل‌های سفارشی را توسعه دهد که نیازها و الزامات خاص شما را برآورده کند.
