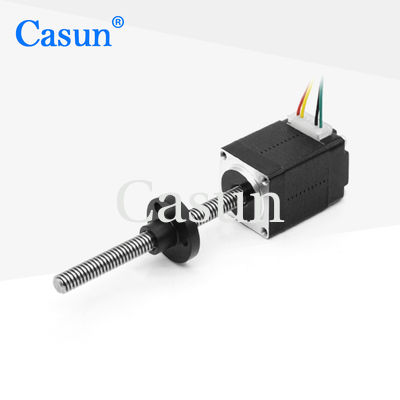

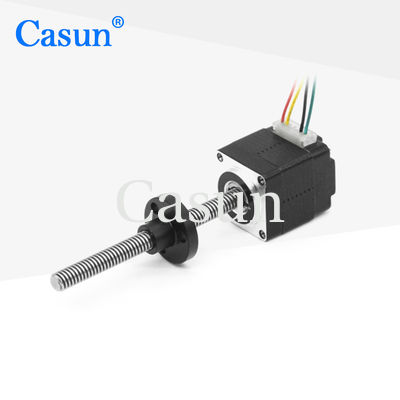

موتور پله ای پیچ سربی هیبریدی Casun nema8 nema11 nme14 tr5x2 موتور پله ای پیچ دربند

موتور پله ای پیچ سربی هیبریدی Casun nema8 nema11 nme14 tr5x2 موتور پله ای پیچ دربند

نام تجاری:	Casun
شماره مدل:	28SHD4303-76NT
مقدار تولیدی:	1 عدد
قیمت:	$9-$18
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.24 آمپر

نگه داشتن گشتاور:

13mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

Nema11 موتور مرحله ای پیچ سرب

Nme14 موتور مرحله ای پیچ سرب

توضیحات محصول

Casun Nema8 Nema11 Nema14 هیبرید سرب پیچ موتور گام TR5x2 موتور گام پیچ اسیر

موتور مرحله ای Nema 8 با اندازه قاب 20 میلی متر × 20 میلی متر و پیچ خطی اسیر برای ماشین های زیبایی و سایر برنامه های کنترل دقیق حرکت که نیاز به حرکت خطی دارند طراحی شده است.این موتور دارای یک پیچ اسیر است که به صورت خطی حرکت می کند، فراهم کردن موقعیت دقیق و دقیق.

مانند سایر موتورهای 20mm Hybrid Stepper Motor Series، این موتور دارای گشتاور قدرتمندی است و می تواند با یک درایور کوچک برای کاهش ارتعاش و دستیابی به وضوح بالاتر استفاده شود.این سری در اندازه های مختلف وجود دارد و می تواند برای پاسخگویی به نیازهای خاص سفارشی شود.

ویژگی ها

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصات	ارزش
زاویه گام	1.8°
اندازه فریم	20 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.24A
تورک نگهدارنده	13mNm
وزن موتور	0.06 کيلوگرم
پیچ سرب	TR5x2
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای ذخیره سازی: -20°C تا 100°C

محدوده رطوبت: 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130°C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازی شعاعی گره: 0.02Max. (450g-بار)

بازی محوری گره: 0.08Max. (450g-بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

گزینه های موجود

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

خدمات سفارشی سازی

اگر گزینه های موتور استاندارد ما نیازهای خاص شما را برآورده نمی کند، می توانیم راه حل های سفارشی را برای پاسخگویی به نیازهای شما ارائه دهیم. گزینه های سفارشی ما شامل موارد زیر است:

شاخه های ویژه: قطر، طول، شکل و مواد مخصوص به شاخه
پارامترهای پیچ: تعداد قطب های سفارشی، اندازه سیم و الگوی پیچ
ابعاد نصب: اصلاح شده برای متناسب با محدودیت های فضای برنامه شما
سیم های سربی با الزامات ویژه: طول، نوع و تعداد سفارشی
کانکتورها: اضافه شده یا اصلاح شده برای مطابقت با الزامات برنامه شما

تیم مهندسی با تجربه ما می تواند با شما کار کند تا راه حل های سفارشی را که نیازهای خاص و الزامات شما را برآورده می کند، توسعه دهد.

با ما تماس بگیرید برای بحث در مورد الزامات خاص و نیازهای سفارشی.
