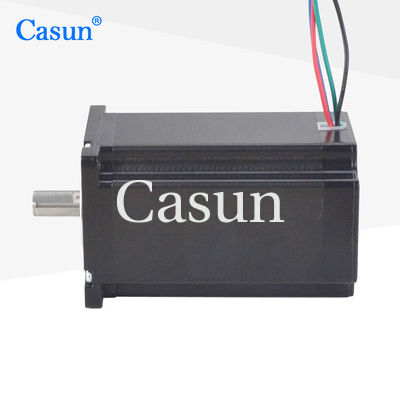

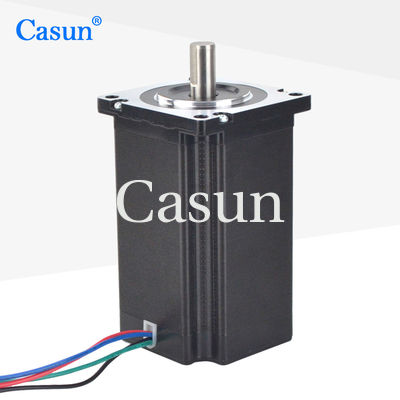

موتور پله ای هیبریدی NEMA 24 2300mN.M 60x60x67 برای تجهیزات اتوماسیون

موتور پله ای هیبریدی NEMA 24 2300mN.M 60x60x67 برای تجهیزات اتوماسیون

نام تجاری:	Casun
شماره مدل:	60SHD4503-20
مقدار تولیدی:	1 کامپیوتر
قیمت:	$8.00-$16
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی / فاز:

3.5A

نگه داشتن گشتاور:

2300mN.m

زاویه گام:

1.8 درجه

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29x18cm

برجسته کردن:

موتور پله ای هیبریدی NEMA 24

موتور پله ای هیبریدی برای تجهیزات اتوماسیون

توضیحات محصول

استپ موتور پله ای هیبریدی NEMA 24 2300mN.m 60x60x67 برای تجهیزات اتوماسیون

موتور پله ای حلقه باز هیبریدی نما24 60MMX60MM نوعی ازموتور پله ایکه معمولاً در ماشین‌های CNC، چاپگرهای سه بعدی و برنامه‌های روباتیک استفاده می‌شود.برای ارائه گشتاور بالا وموقعیت یابی دقیق، آن را برای طیف گسترده ای از کاربردها مناسب می کند.

یکی از ویژگی های کلیدی نما24 60MMX60MM هیبریدیموتور پله ای حلقه بازآن استطراحی هیبریدیکه ترکیبی از بهترین ویژگی های موتورهای پله ای آهنربای دائم و رلوکتانس متغیر است.این به آن اجازه می دهد تا ارائه دهدگشتاور بالاو موقعیت یابی دقیق، در عین حال کارآمد و قابل اعتماد.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
ساخت استپر هیبریدی
در نسخه های تک یا دو شفت موجود است
CE و RoHS تایید شده است
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	60 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	3.5 آمپر
نگه داشتن گشتاور	2300mN.m
مقاومت	-هم
اندوکتانس	-mH
اینرسی روتور	-g-cm²
وزن موتور	0.8 کیلوگرم

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M اهم در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

دانلود

ما توانایی سفارشی کردن ویژگی‌های موتور مانند شفت، پارامترهای سیم پیچ، ابعاد نصب، سیم‌های سرب و اتصالات را داریم که می‌توانند به اطمینان از مناسب بودن موتور برای کاربرد مشتری کمک کنند.این می تواند منجر به بهبود کارایی، افزایش قابلیت اطمینان و کاهش زمان خرابی شود.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای هیبریدی NEMA 24 2300mN.M 60x60x67 برای تجهیزات اتوماسیون 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
