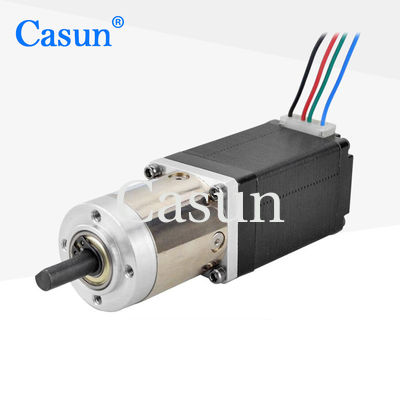

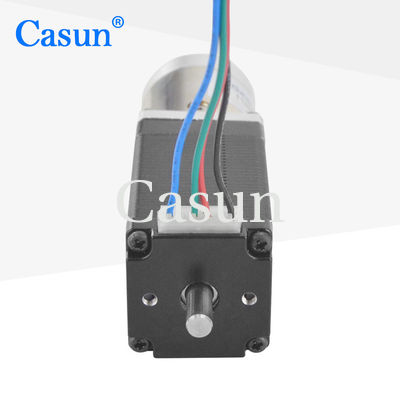

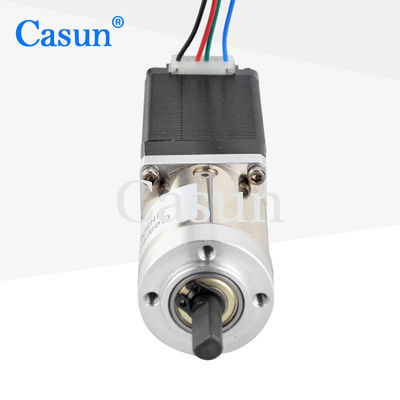

Casun 28*40.5mm NEMA 11 گیربکس موتور گام 0.95A موتور گام 3.6V AR3 روبات منبع باز

Casun 28*40.5mm NEMA 11 گیربکس موتور گام 0.95A موتور گام 3.6V AR3 روبات منبع باز

نام تجاری:	Casun
شماره مدل:	28SHD4301-19G
مقدار تولیدی:	1PC
قیمت:	$24-$35
شرایط پرداخت:	D/A, T/T, L/C, D/P
توانایی عرضه:	40000+PCS+Month

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin:

China

گواهی:

CE,ROHS,ISO

موتور پله ای:

NEMA11

فاز:

تورک نگهدارنده:

100mN.m

ولتاژ نامی:

2.6 ولت

نرخ جریان:

0.95A

مقاومت فاز:

3.8 اهم

وزن:

0.25

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

Packaging Details:

Carton:36x29x14cm

برجسته کردن:

موتور پله ای دنده ای NEMA 11

موتور پله ای دنده ای 0.67A

موتور پله ای دنده ای ربات منبع باز

توضیحات محصول

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 موتور مرحله ای 0.95A موتور مرحله ای 3.6V AR3 روبات منبع باز

گیربکس سیاره ای با 28 * 28 * 40.5mm Casun 0.95A Nema 11 موتور مرحله ای

موتور مرحله ای کوچک با گیربکس سیاره ای و موتور مرحله ای کوچک 28*28*40.5mm NEMA 11

در طیف وسیعی از اندازه ها، 28mm Hybrid Stepper Motor Series باعث ایجاد یک گشتاور قوی می شود.

برای کاهش ارتعاش و دستیابی به وضوح گام بیشتر، با یک راننده میکرو استپینگ استفاده کنید.

یک نسخه استاندارد را انتخاب کنید یا یک نسخه سفارشی را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.95A
تورک نگهدارنده	100mNm
مقاومت	3.8 om
استحکام	2 mH
بی وقفه ی روتور	12g-cm2
وزن موتور	0.25 کيلوگرم
نسبت کاهش دنده	19:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگر موتور پایه ما قادر به برآورده کردن نیازهای شما نباشد، می توانیم موتور را برای انجام این کار اصلاح کنیم.

شاخه های ویژه، پارامترهای پیچ و تاب، اندازه گیری نصب، سیم های سرب با مشخصات منحصر به فرد، اتصالات و غیره فقط چند مثال از محتوای سفارشی هستند.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

Casun 28*40.5mm NEMA 11 گیربکس موتور گام 0.95A موتور گام 3.6V AR3 روبات منبع باز 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
