موتور پله ای هیبریدی
>
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | 60SHD4201-28 |

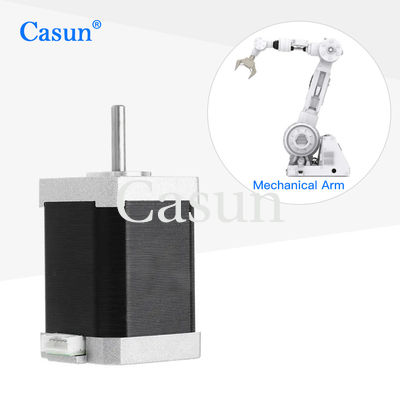

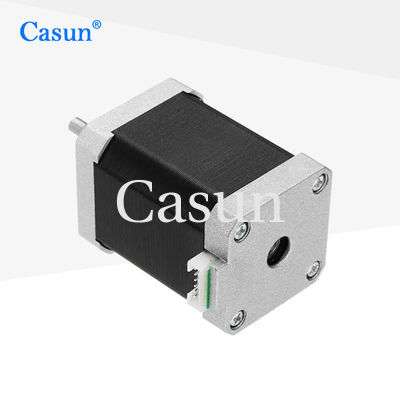

موتور مرحله ای NEMA 24 680mN.m موتور مرحله ای 60x60x45 هیبریدی برای ماشین آلات اتوماسیون
موتور مرحله ای Nema24 60MMX60MM هیبریدی با حلقه باز یک نوع موتور مرحله ای است که به طور معمول در کاربردهای مختلف صنعتی و اتوماسیون استفاده می شود. در اینجا برخی از ویژگی های اصلی این موتور وجود دارد:
Nema24: Nema برای انجمن ملی تولید کنندگان برق است، و شماره 24 به اندازه موتور اشاره دارد. Nema24 اندازه استاندارد برای موتورهای مرحله ای است،و این به این معنی است که صفحه جلو موتور 2 است.4 اینچ (60 میلی متر) مربع
هیبریدی: موتور Nema24 60MMX60MM یک موتور مرحله ای هیبریدی است که به این معنی است که ویژگی های دو مغناطیس دائمی و موتورهای انعطاف پذیر را ترکیب می کند. موتورهای مرحله ای هیبریدی دارای گشتاور بالا هستند،دقت بالا، و کنترل سرعت خوب
حلقه باز: موتور برای کار در یک سیستم حلقه باز طراحی شده است، به این معنی که برای کنترل موقعیت خود به بازخورد از سنسورها یا رمزگذاری ها وابسته نیست.این باعث می شود آن را یک گزینه ساده تر و ارزان تر در مقایسه با سیستم های حلقه بسته.
زاویه گام: موتور Nema24 60MMX60MM دارای زاویه گام 1.8 درجه در هر گام است، به این معنی که 200 قدم برای تکمیل یک چرخش کامل 360 درجه لازم است.
ویژگی ها:
|
فرشته نايب
|
1.8 درجه |
|
اندازه قاب
|
45 میلی متر |
|
تعداد فاز
|
مرحله 2 |
|
جریان نامی
|
0.6 آمپر |
|
تورک نگهدارنده
|
650mN.m |
|
مقاومت
|
-هم. |
|
استحکام
|
-م.ه. |
|
بی وقفه ی روتور
|
-g-cm2 |
|
وزن موتور
|
0.65 کيلوگرم |
|
|
|
|
|
|
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
| مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
| 42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
دانلود
ما توانایی سفارشی کردن ویژگی های موتور مانند شاخه ها، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب،و کانکتورها می توانند به اطمینان از آن کمک کنند که موتور مناسب برای کاربرد مشتری باشد.این می تواند منجر به بهبود کارایی، افزایش قابلیت اطمینان و کاهش زمان توقف شود.
