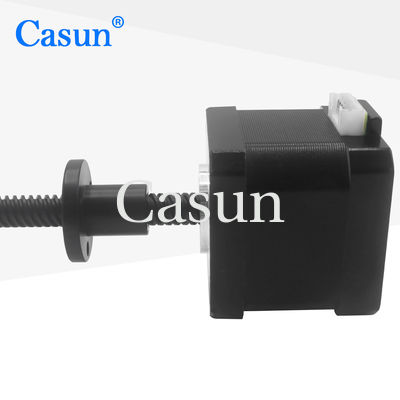

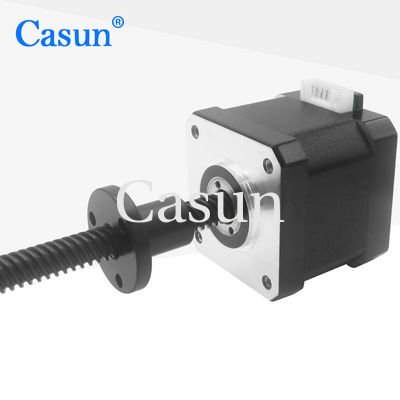

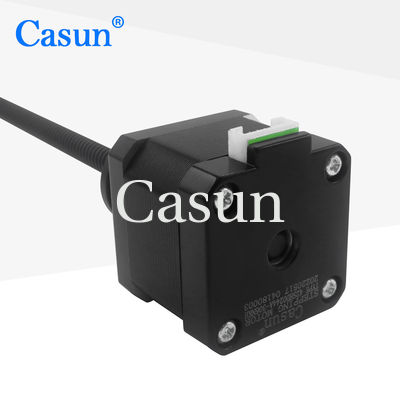

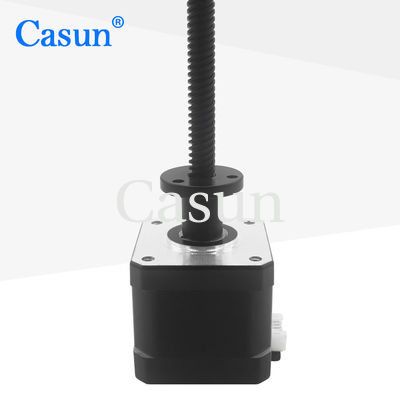

موتور پله‌ای 1.8 درجه NEMA 17 Tr8*4 40 میلی‌متری بدنه 2.0 آمپر برای پردازش مکانیکی

موتور پله‌ای 1.8 درجه NEMA 17 Tr8*4 40 میلی‌متری بدنه 2.0 آمپر برای پردازش مکانیکی

نام تجاری:	Casun
شماره مدل:	42SHD0244A-306NLH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$12-$12.8
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

جاری:

2.0A

نگه داشتن گشتاور:

450mN.m

طول محوری:

306 میلی متر

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور پله ای NEMA 17 1.8 درجه

استپر موتور NEMA 17 40 میلی متری

توضیحات محصول

موتور پله‌ای 1.8 درجه NEMA 17 Tr8*4 بدنه 40 میلی‌متری 2.0 آمپر برای پردازش مکانیکی

موتور پله پیچ NEMA 17 ویژگی های خود قفل خوبی دارد، یعنی می تواند موقعیت فعلی را پس از توقف ورودی سیگنال درایو حفظ کند.

پردازش مکانیکی، فناوری رباتیک، تجهیزات اتوماسیون.

امکانات:

خدمات ما قابل تنظیم است و از ساخت قراردادی استقبال می کنیم
دلال ها می خواهند!
با 12 سال فعالیت در چین، ما به بیش از 800 مشتری خدمات رسانی کرده ایم
CE و RoHS تایید شده است
هر مدل از استپر موتور ما برای کاربردهای مختلف مناسب است

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	2 آمپر
نگه داشتن گشتاور	450 mN.m
مقاومت	1.1 اهم
اندوکتانس	2.6 mH
اینرسی روتور	57 گرم - سانتی متر مربع
وزن موتور	0.3 کیلوگرم

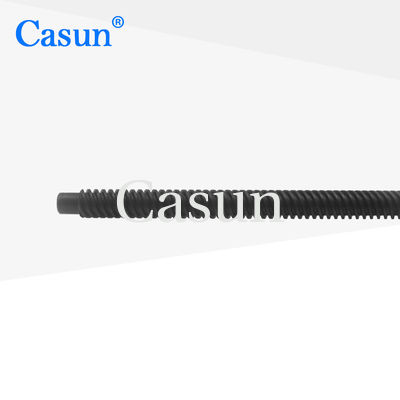

پیچ سرب	Tr8X4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

پخش شعاعی شفت: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

طول بدن	قطر پیچ	گام صدا	طول پیچ
20 میلی متر 34 میلی متر 40 میلی متر 48 میلی متر 60 میلی متر	5	2	20-1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله‌ای 1.8 درجه NEMA 17 Tr8*4 40 میلی‌متری بدنه 2.0 آمپر برای پردازش مکانیکی 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
