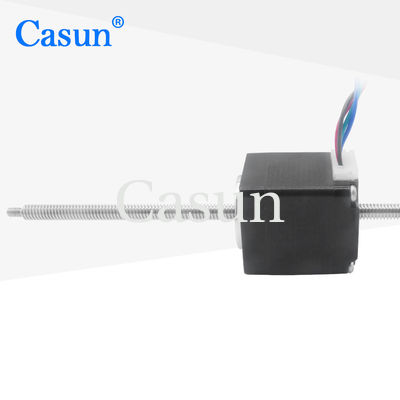

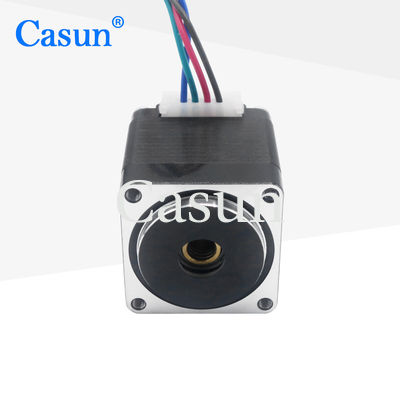

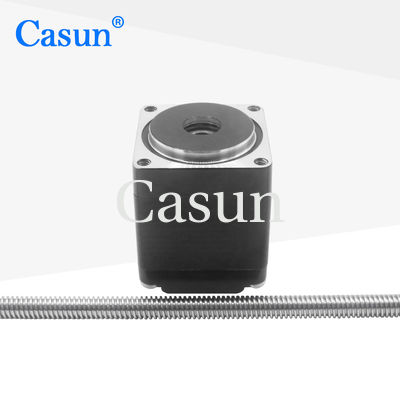

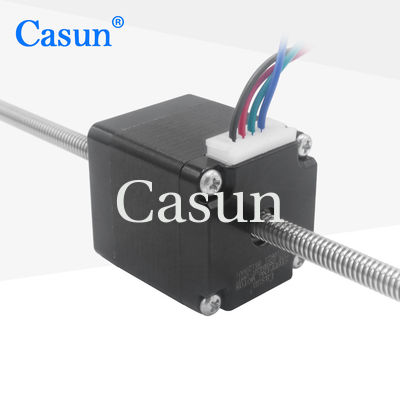

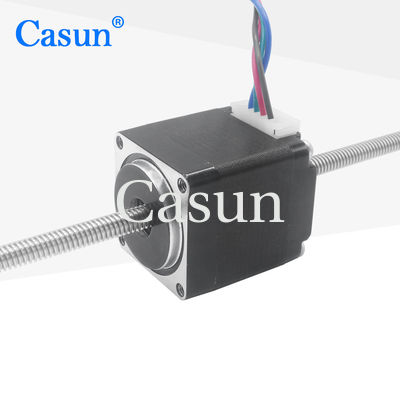

موتور پله ای محرک خطی نما 17 برای حمل و نقل مکانیکی

موتور پله ای محرک خطی نما 17 برای حمل و نقل مکانیکی

نام تجاری:	Casun
شماره مدل:	28SHD4207-188TT
مقدار تولیدی:	1 کامپیوتر
قیمت:	$9.94-$15
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

جاری:

0.8 آمپر

نگه داشتن گشتاور:

80mN.m

پیچ سرب:

Tr5×2

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور خطی محرک خطی,Nema 17 موتور خطی محرک خطی

Nema 17 Linear Actuator Stepper Motor

توضیحات محصول

Nema 17 موتور خطی اکتواتور مرحله ای برای حمل و نقل مکانیکی

انتقال مکانیکی پیچ می تواند حرکت چرخش موتور را به حرکت خطی تبدیل کند و باعث تولید گشتاور بالاتر شود.

NEMA 17 از طریق پیچ موتور گام می تواند عملکرد پایدار و قابل اعتماد را فراهم کند.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
مهندسان ما در عرض 48 ساعت با شما تماس خواهند گرفت تا بهترین راه حل را ارائه دهند
تایید CE و RoHS
ما خدمات سفارشی را ارائه می دهیم و برای تولید قراردادی باز هستیم

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.8 آمپر
تورک نگهدارنده	80mN
مقاومت	5.8 اوم
استحکام	4.1mH
بی وقفه ی روتور	9g-cm2
وزن موتور	0.12 کيلوگرم
پیچ سرب	Tr5X2
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	5	2	20 تا 1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

موتور پله ای محرک خطی نما 17 برای حمل و نقل مکانیکی 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
