NEMA 23 موتور گام 2N.M یکپارچه ی خروجی سرب

NEMA 23 موتور گام 2N.M یکپارچه ی خروجی سرب

نام تجاری:	Casun
شماره مدل:	57SHD4811-330NXH-PSM57
مقدار تولیدی:	1 عدد
قیمت:	$16.68-$30
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

2 نیوتن متر

فعلی:

2.8A

طول موتور:

76 میلی متر

شفت:

شفت پیچ 330 میلی متر طول

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

NEMA 23 موتور مرحله ای پیچ سرب

موتور پله ای 2N.M

توضیحات محصول

NEMA 23 موتور گام 2N.M یکپارچه ی خروجی سرب

موتور Casun یکپارچه خروجی سرب یک نوع خاص موتور مرحله ای است که توسط Casun طراحی و تولید شده است. این موتور دارای استاندارد نصب NEMA 23 است و دارای یک گشتاور نگهدارنده 2N است.m (نیوتون متر)اصطلاح "شلوار سرب خارجی یکپارچه" نشان می دهد که موتور شامل مکانیسم پیچ سرب خارجی است که برای کاربردهای حرکت خطی استفاده می شود.

یک پیچ سرب یک داروی رشته ای است که حرکت چرخش را به حرکت خطی تبدیل می کند. با ادغام مکانیسم پیچ سرب در موتور مرحله ای،موتور Casun یک راه حل فشرده برای برنامه هایی که نیاز به موقعیت خطی دقیق دارند، فراهم می کند.

اصطلاح "موتور مرحله ای اسیر" به یک موتور مرحله ای اشاره دارد که شامل مکانیزمی است که مانع از چرخش آزاد گره می شود زمانی که موتور انرژی ندارد.این طراحی اطمینان حاصل می کند که میله موتور در موقعیت ثابت باقی می ماند، ثبات را فراهم می کند و از هر گونه حرکت ناخواسته جلوگیری می کند.

به طور کلی Casun یکپارچه خارجی سرب پیچ موتور NEMA 23 2N.M مناسب برای برنامه هایی است که نیاز به هر دو کنترل حرکت چرخش و خطی،ارائه موقعیت دقیق و نگه داشتن قابلیت های.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
مهندسان ما در عرض 48 ساعت با شما در تماس خواهند بود تا بهترین راه حل را ارائه دهند

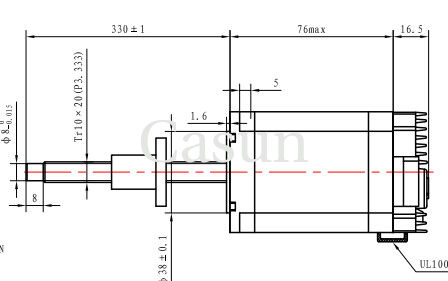

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	۵۷ میلی متر
تعداد فاز	مرحله 2
جریان نامی	2.4A
تورک نگهدارنده	2N.m
مقاومت	1.2 اوم
استحکام	4.2 mH
بی وقفه ی روتور	۴۶۰ گرم سانتی متر
وزن موتور	1.4 کیلوگرم
تعداد سربها	4
ارتباط	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450g بار)
بازي محوري گره	0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

مدل های فرعی

طول بدن	قطر پیچ	ارتفاع	طول پیچ
۴۱ میلیمتر، ۵۴ میلیمتر، ۷۶ میلیمتر، ۸۳ میلیمتر، ۱۰۰ میلیمتر	8 میلی متر	1mm، 2mm، 4mm، 8mm، 10mm	20mm ~ 1000mm
	9.53ميلي متر	1.5875ملي متر، 3.175ملي متر، 25.4ملي متر
	10 میلی متر	دو میلیمتر، چهار میلیمتر، ده میلیمتر، بیست میلیمتر
	12 میلی متر	۴ میلی متر
	15 میلی متر	4 میلیمتر، 8 میلیمتر

گزینه های سفارشی سازی

اگر موتور پایه ما نیازهای شما را برآورده نمی کند، ما ممکن است موتور را برای پاسخگویی به مشخصات شما سفارشی کنیم. محتوای سفارشی شامل می شود گره های منحصر به فرد، پارامترهای پیچ و تاب، اندازه گیری های نصب,سیم های سربی با نیازهای منحصر به فرد، اتصالات و بیشتر.

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

اگر به اطلاعات بیشتری در مورد موتورهای متراکم نیاز دارید، لطفا با خدمات مشتری تماس بگیرید.

يه نقل قول بگير

لطفاً دکمه "حصول نقل قول" را کلیک کنید تا نیازهای خود را به ما بگویید.
