صفحه اصلی > محصولات > موتور پله ای پیچ سربی > Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر

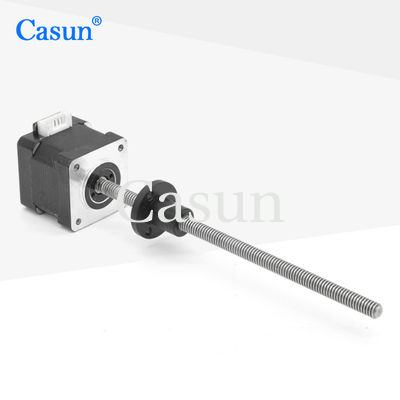

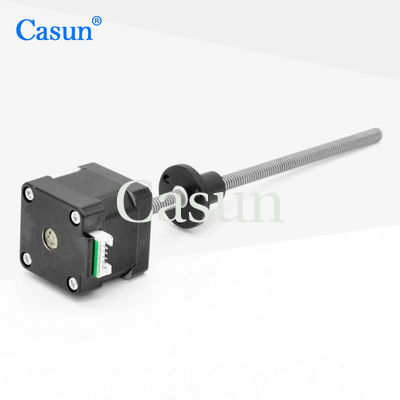

Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر

جزئیات محصول

محل منبع: چین

نام تجاری: Casun

گواهی: CE,ROHS,ISO

شماره مدل: P35SHD4110-50NL

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 کامپیوتر

قیمت: $5.94-$14.8

جزئیات بسته بندی: کارتن: 38x29xc14 متر

زمان تحویل: 7-15 روز

شرایط پرداخت: D/A، T/T، L/C، D/P

قابلیت ارائه: 40000+PCS+ماه

بهترین قیمت را دریافت کنید
جزئیات محصول
نور بالا:

موتور گام بردار پیچ سرب Nema 14,مینی موتور خطی پیچ سرب اسیر

,

Mini Captive Lead Screw Stepper Motor

رنگ:
سیاه
جاری:
1.5 آمپر
وزن:
0.18 کیلوگرم
Customized:
The motor can be designed &manufactured with customized request.
رنگ:
سیاه
جاری:
1.5 آمپر
وزن:
0.18 کیلوگرم
Customized:
The motor can be designed &manufactured with customized request.
توضیحات محصول

Casun Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 ((P2) مینی موتور گام گیر اسیر

موتور مرحله ای NEMA14 که شما اشاره کردید با پیچ سرب طراحی شده و دارای یک گشتاور نگهدارنده 0.2kg است. ابعاد موتور به عنوان 35x35x34mm مشخص شده است،و پیچ سرب دارای مشخصات TR8*4 استاينم از اطلاعات:


نوع موتور: موتور مرحله ای دو مرحله ای
تورک نگهدارنده: 0.2kg (کیلوگرم)
ابعاد: 35x35x34mm (عرض × عمق × ارتفاع)
پیچ سرب: TR8*4

تورم نگهدارنده 0.2kg حداکثر تورم را نشان می دهد که موتور می تواند برای جلوگیری از چرخش یا نگه داشتن بار در محل تولید کند، به طور معمول در N.m (نیوتون متر) یا kg.cm (کیلوگرم سانتی متر) اندازه گیری می شود.

ابعاد موتور به عنوان 35x35x34mm مشخص شده است، که اندازه فیزیکی آن را با اندازه گیری عرض، عمق و ارتفاع نشان می دهد.


مشخصات پیچ سرب TR8 * 4 به نوع رشته و ارتفاع پیچ سرب اشاره دارد. TR8 نشان دهنده یک پروفایل رشته تراپیزی با قطر اصلی 8 میلی متر است و "*4" نشان دهنده ارتفاع 4 میلی متر است.این به این معنی است که پیچ سرب پیشبرد توسط 4mm برای هر چرخش کامل.


این نوع موتور مرحله ای با پیچ سرب اسیر معمولا در تجهیزات پزشکی مانند پمپ های پزشکی، سیستم های موقعیت دقیق،یا سایر کاربردهایی که نیاز به حرکت خطی کنترل شده دارند.



ویژگی ها:

  • نسخه های دوقطبی یا تک قطبی در دسترس است

  • ساخت مرحله ای هیبریدی

  • در دسترس در نسخه های تک یا دو شاخه

  • تایید CE و RoHS

  • سفارشی سازی بر اساس درخواست

ابعاد

Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر 0







مشخصات موتور



فرشته نايب



1.8 درجه

اندازه قاب



۳۵ میلی متر

تعداد فاز



مرحله 2

جریان نامی



0.4 آمپر

تورک نگهدارنده



200mN

مقاومت



200 اوم

استحکام



20mH

بی وقفه ی روتور



14g-cm2

وزن موتور



0.۲ کیلوگرم

پیچ سرب



Tr8X8

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N







منحنی های تورک





مدل های فرعی



مدل تورک نگهدارنده زاویه گام طول موتور نوع شفت جریان نامی
42SHD4950 0.13N.m 1.8° 20 میلی متر D شفت 20 میلی متر 1.0A
42SHD4003 0.26N.m 1.8° ۳۴ میلی متر D شفت 20 میلی متر 0.4A
42SHD0261 0.45N.m 1.8° ۴۰ میلی متر D شفت 20 میلی متر 1.68A
42SHD4425 0.59N.m 1.8° ۴۸ میلی متر D گره 24 میلی متر 2.0A
42SHD4813 0.8N.m 1.8° ۶۰ میلی متر D گره 24 میلی متر 2.1A





طول بدن قطر پیچ ارتفاع طول پیچ
20 میلی متر

۳۴ میلی متر

۴۰ میلی متر

48 میلی متر

60 میلی متر


5 2 20 تا 1000 میلی متر
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



دانلود







اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم


محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر 1 Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر 2 Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر 3 Nema14 35x35x34mm سرب پیچ موتور گام Tr8x4 P2 مینی موتور گام گیر اسیر 4
