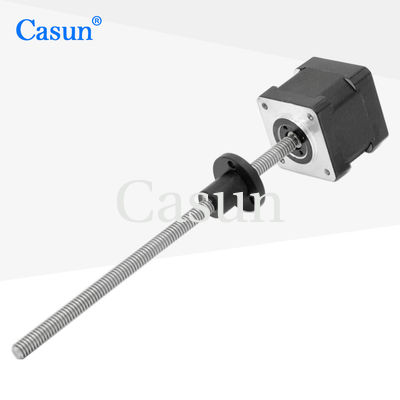

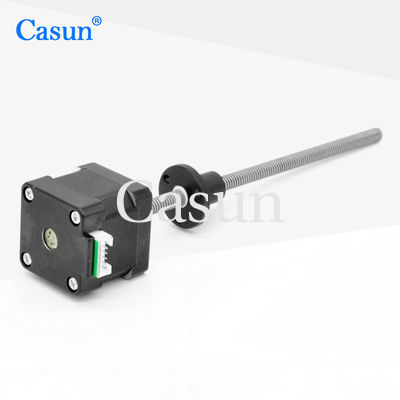

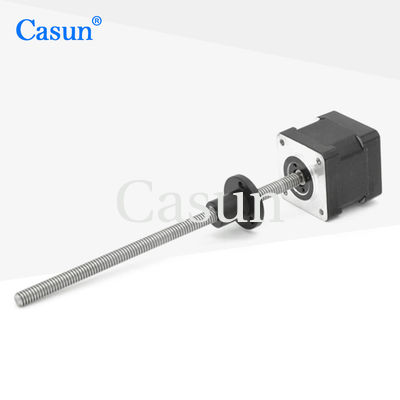

0.4 آمپر NEMA 14 موتور مرحله ای هیبریدی Tr5 * 1 P1 موتور مرحله ای کوچک برای ماشین اتوماسیون

0.4 آمپر NEMA 14 موتور مرحله ای هیبریدی Tr5 * 1 P1 موتور مرحله ای کوچک برای ماشین اتوماسیون

نام تجاری:	Casun
شماره مدل:	P35SHD0501-50NLFH
مقدار تولیدی:	1 عدد
قیمت:	$5.94-$14.8
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.4 آمپر

وزن:

0.15 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

NEMA 14 موتور هایبریدی مرحله ای

0.4 آمپر موتور مرحله ای هیبریدی

توضیحات محصول

موتور استپر هیبریدی 0.4 آمپر NEMA 14 با پیچ سربی Tr5*1 P1 برای ماشین آلات اتوماسیون

مرور کلی محصول

موتور استپر هیبریدی NEMA 14 با مشخصات پیچ سربی TR5*4(P1)، طراحی شده برای کاربردهای ماشین آلات اتوماسیون و تجهیزات پزشکی. این موتور استپر captive دارای گشتاور نگهدارنده 0.2 کیلوگرم است و کنترل حرکت خطی دقیقی را ارائه می دهد.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی موجود است
ساختار استپر هیبریدی
موجود در نسخه های شفت تکی یا دوتایی
تایید شده CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه قاب	35 میلی متر
تعداد فاز	2 فاز
جریان نامی	0.4 آمپر
گشتاور نگهدارنده	200 میلی نیوتن متر
مقاومت	24 اهم
اندوکتانس	34 میلی هانری
اینرسی روتور	12 گرم سانتی متر مربع
وزن موتور	0.2 کیلوگرم
پیچ سربی	Tr5X4
اتصال	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 درجه سانتیگراد تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما محدود به شفت های خاص، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات خاص، کانکتورها و غیره می باشد.

انکودر

ترمز

گیربکس

شفت

دریافت قیمت سفارشی

لطفاً روی دکمه زیر کلیک کنید تا الزامات خاص خود را به ما بگویید و یک قیمت سفارشی دریافت کنید.

دریافت قیمت
