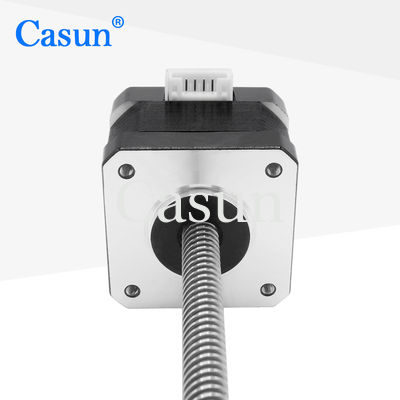

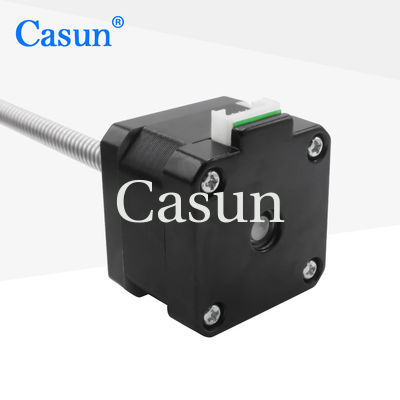

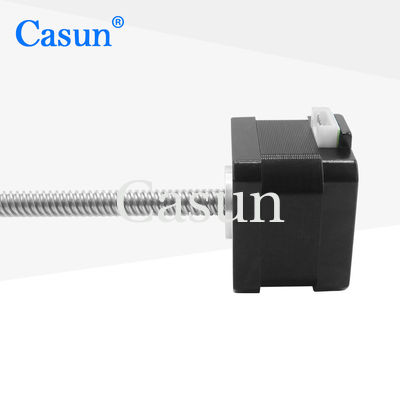

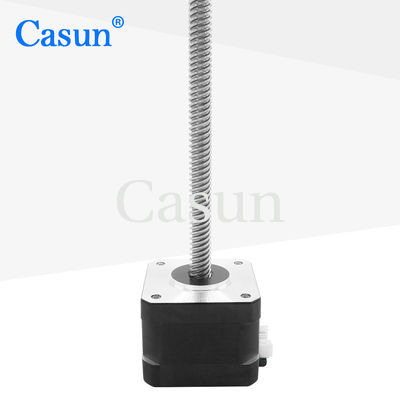

Nema 17 Tr8*8 200mm سرب پیچ الکتریکی خطی موتور محرک رشته 12V 28N.cm

Nema 17 Tr8*8 200mm سرب پیچ الکتریکی خطی موتور محرک رشته 12V 28N.cm

نام تجاری:	Casun
شماره مدل:	42SHD0003-200NKH
مقدار تولیدی:	1 عدد
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

زاویه پله:

1.8 درجه

فعلی:

0.4 آمپر

نگه داشتن گشتاور:

280mN.m

طول پیچ:

200 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

محرک خطی الکتریکی با پیچ سرب

موتور خطی 28N.Cm

توضیحات محصول

Nema 17 Tr8*8 200mm سرب پیچ الکتریکی خطی موتور محرک رشته 12V 28N.Cm

این محرک خطی Nema 17 دارای یک پیچ سرب TR8 × 8 با طول 200 میلی متر است که در 12V با گشتاور 28N.cm کار می کند.یک موقعیت پایدار را حفظ می کند و خواص خود قفل را نشان می دهدمزایای کلیدی شامل کنترل دقیق، خروجی گشتاور بالا، ویژگی های قفل خود، طراحی جمع و جور و عملکرد کم سر و صدا است.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
تخصص خدمات سفارشی
در دسترس در نسخه های تک یا دو شاخه
گواهینامه های متعدد بین المللی برای تجهیزات صنعتی پیشرفته و الکترونیکی
12 سال فعالیت در چین با بیش از 800 مشتری خدمت

ابعاد

مشخصات موتور

پارامتر	ارزش
زاویه گام	1.8°
اندازه فریم	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.4 آمپر
تورک نگهدارنده	280 mN.m
مقاومت	30 اوم
استحکام	37mH
بی وقفه ی روتور	38g-cm2
وزن موتور	0.۲ کیلوگرم
پیچ سرب	Tr8×8
ارتباط	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450g بار)
بازي محوري گره	0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

مدل های موجود

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم.

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و موارد دیگر نیست.

گزینه های سفارشی سازی

رمزگذاری کننده Encoder option for stepper motor

ترمز

جعبه گیربکس Gearbox option for stepper motor

شفت

لطفاً دکمه "به دست آوردن نقل قول" زیر را کلیک کنید تا نیازهای خود را به ما بگویید.
