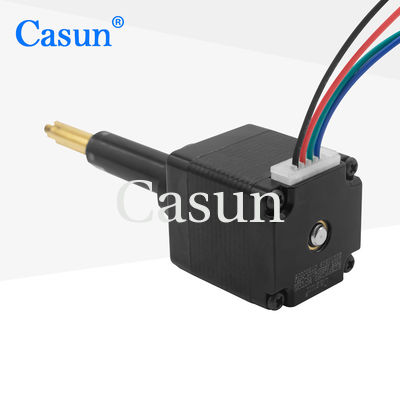

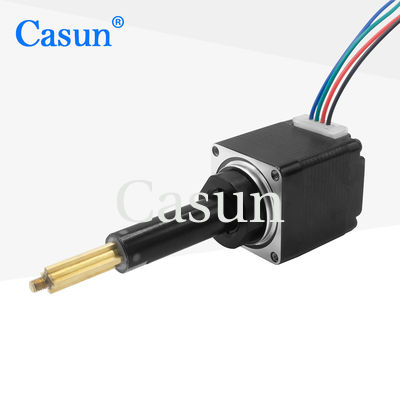

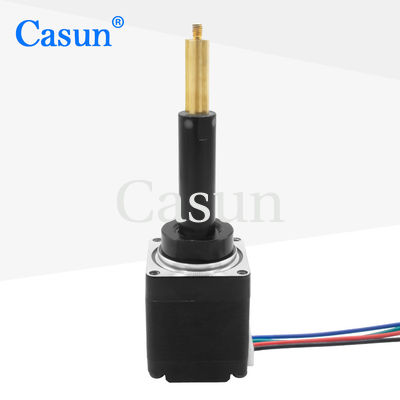

0.24 آمپر محرک خطی پیچ سرب Nema 8 موتور مرحله ای برای تجهیزات زیبایی

0.24 آمپر محرک خطی پیچ سرب Nema 8 موتور مرحله ای برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	B20SHD4059-C35L
مقدار تولیدی:	1 کامپیوتر
قیمت:	$22.94 - 32.94
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

جاری:

0.24 آمپر

تورک نگهدارنده:

- کیلوگرم در -pps

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

موتور پله ای سرب نما 8,0........

0.24Amp Nema 8 Stepper Motor

توضیحات محصول

نما 8 موتور خطی خطی 6,24Vdc 0.4Amp 0.3kg موتور خطی خطی برای توزیع کننده

Nema 8 اندازه موتور مرحله ای استاندارد تعریف شده توسط انجمن ملی تولیدکنندگان برق (NEMA) است. این اندازه اندازه گیری و سایر ویژگی های مکانیکی موتور را مشخص می کند.

محدوده ولتاژ 6 تا 24 Vdc نشان می دهد که موتور می تواند در این محدوده ولتاژ کار کند.ولتاژ خاص شما را انتخاب خواهد شد به برنامه و راننده استفاده شده برای کنترل موتور بستگی دارد.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	20 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.4 آمپر
تورک نگهدارنده	-kg در -pps
مقاومت	11.5 اوم
استحکام	3.50mH
بی وقفه ی روتور	6g-cm2
وزن موتور	0.۲ کیلوگرم
سرب	۳۵ میلی متر
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	5	2	20 تا 1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

0.24 آمپر محرک خطی پیچ سرب Nema 8 موتور مرحله ای برای تجهیزات زیبایی 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
