مایکرو 0.5kg/600pps Nema 8 موتور مرحله ای پیچ سرب خطی کنترلر برای تجهیزات زیبایی

مایکرو 0.5kg/600pps Nema 8 موتور مرحله ای پیچ سرب خطی کنترلر برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	B20SHD4353-C9P
مقدار تولیدی:	1 عدد
قیمت:	$22.94 - 32.94
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.24 آمپر

نگه داشتن گشتاور:

0.5 کیلوگرم در 600pps

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای Micro Nema 8

موتور پله ای سرب نما 8

0.24 آمپر موتور گام بردار پیچ سرب

توضیحات محصول

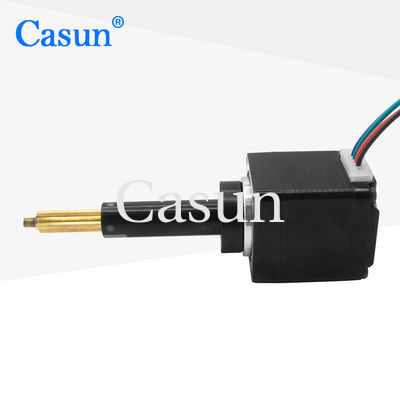

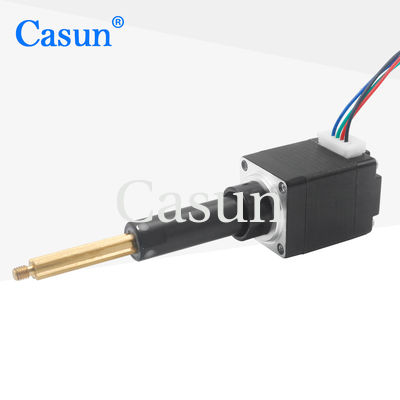

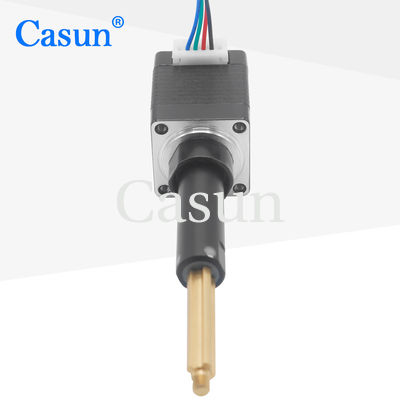

موتور پله‌ای خطی میکرو 0.5 کیلوگرم/600pps Nema 8 با پیچ سربی برای تجهیزات زیبایی

مرور کلی محصول

یک موتور پله‌ای میکرو با اکچویتور خطی پیچ سربی که برای کاربردهای تجهیزات زیبایی طراحی شده است. این اکچویتور فشرده با تبدیل حرکت دورانی به حرکت خطی از طریق مکانیزم پیچ سربی، حرکت خطی دقیق و کنترل شده‌ای را فراهم می‌کند.

مشخصات کلیدی

ظرفیت بار: 0.5 کیلوگرم - حداکثر وزنی که اکچویتور می‌تواند به طور موثر جابجا کند یا نگه دارد

سرعت: 600pps (پالس در ثانیه) - حداکثر نرخ پالس برای چرخش موتور

نوع موتور: موتور پله‌ای NEMA 8 - اندازه فریم فشرده با ابعاد نصب استاندارد

ویژگی‌ها

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار هیبریدی استپر
موجود در نسخه‌های شفت تکی یا دوتایی
تاییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

پارامتر	مشخصات
زاویه پله	1.8 درجه
اندازه فریم	20 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.24 آمپر
گشتاور نگهدارنده	0.5 کیلوگرم در 600pps
مقاومت	11.5 اهم
اندوکتانس	3.50 میلی‌هانری
اینرسی روتور	6 گرم-سانتی‌متر مربع
وزن موتور	0.2 کیلوگرم
گام پیچ	35 میلی‌متر
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه پله	1.8 درجه
حداکثر دما	80 درجه سانتی‌گراد حداکثر
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	0.02 حداکثر (بار 450 گرم)
لقی محوری شفت	0.08 حداکثر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت
